Инструментальная пружина JIS желтая-сверхлегкая 10*60
Инструментальная пружина JIS желтая-сверхлегкая 10*60

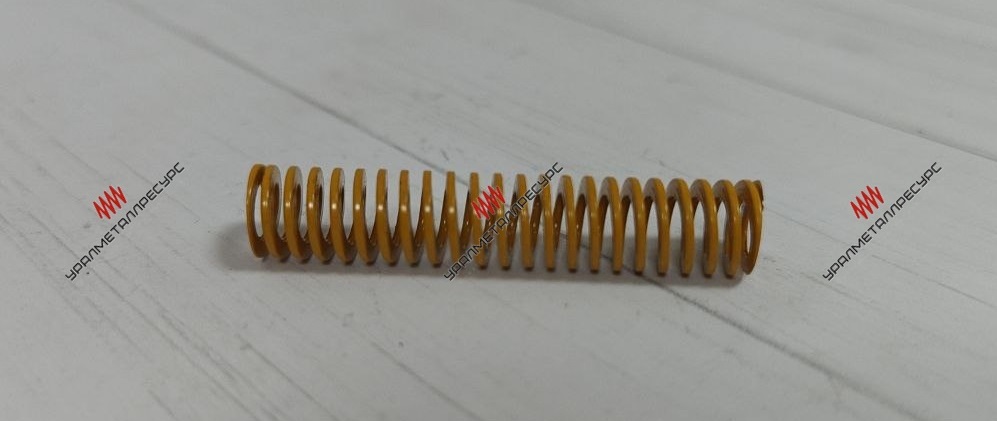

Пружина сжатия для штамповой оснастки, серия SF 10*60 мм: жёлтая маркировка JIS B 5012, сверхлёгкой нагрузки. Внутренний диаметр 5 мм, жёсткость 3,2 Н/мм, усилие до 96 Н, сечение проволоки 2,1*0,8 мм. Для точных механизмов с малым усилием.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 10 мм, внутренний 5 мм, свободная длина 60 мм, жёсткость 3,2 Н/мм. Сечение проволоки 2,1×0,8 мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Ресурс |
|---|---|---|
| 24 мм (40 %) | 77 Н | 1 000 000 циклов |
| 27 мм (45 %) | 86 Н | 500 000 циклов |
| 30 мм (50 %) | 96 Н | 300 000 циклов |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- съёмники и прижимы в вырубных штампах
- возврат толкателей и выталкивателей
- узлы с частым циклом и малым усилием
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±1 %. Навивка правая.
Отношение длины к диаметру 6.0 — при монтаже нужна направляющая, штифт или гильза, иначе под нагрузкой пружина потеряет устойчивость.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Только по цвету — нельзя. Жёлтый пружина по JIS B 5012 — это сверхлёгкая нагрузка, а тот же цвет в ISO 10243 означает сверхтяжёлую нагрузку XH. Шкалы двух стандартов частично противоположны, поэтому при заказе и замене всегда сверяйте серию и стандарт, а не только окраску.
Отдельно вычитать их не требуется. Каталожная жёсткость и допустимый ход уже учитывают конструкцию торцов, поэтому расчёт ведут от свободной длины 60 мм. Торцы у инструментальных пружин поджаты и отшлифованы — это даёт опорную плоскость и правильную передачу нагрузки.
Проверьте перпендикулярность опорных плоскостей, наличие и состояние направляющей, отсутствие перекоса плит. Допуск на перпендикулярность торцов самой пружины — не более двух градусов, поэтому причина почти всегда в узле, а не в изделии.
Главный фактор — доля рабочего хода от свободной длины. Дальше идут перекос при монтаже, температура, загрязнение между витками и коррозия. Диаметр проволоки и число витков задают жёсткость, но на ресурс влияют через величину напряжений, а не сами по себе.
Практика — привязывать осмотр к плановому обслуживанию оснастки и к счётчику циклов. Контролируют свободную длину: её уменьшение более чем на несколько процентов означает, что пружина отработала. Внеплановый осмотр нужен после любого заклинивания или удара по плите.
Внутренний диаметр пружины 5 мм, наружный 10 мм. Штифт берут на несколько десятых меньше внутреннего диаметра, а отверстие — на столько же больше наружного. Зазор нужен обязательно: при нагрузке витки немного расходятся, и посадка без зазора приведёт к задирам.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2,15*1,1
- Наружный диаметр пружины
- 10
- Длина пружины
- 60
