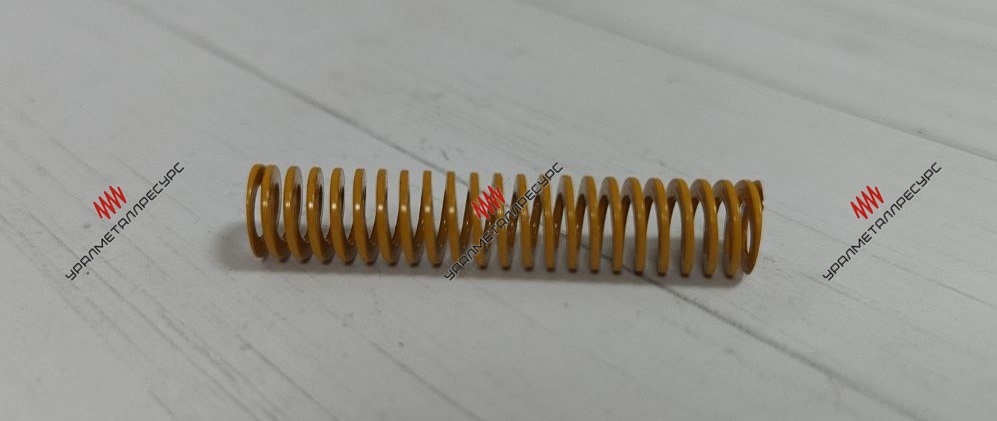

Инструментальная пружина JIS желтая-сверхлегкая 10*65
Инструментальная пружина JIS желтая-сверхлегкая 10*65
Пружина сжатия для штамповой оснастки, серия SF 10*65 мм: жёлтая маркировка JIS B 5012, сверхлёгкой нагрузки. Внутренний диаметр 5 мм, жёсткость 3 Н/мм, усилие до 98 Н, сечение проволоки 2,1*0,8 мм. Для возврата толкателей при частом цикле.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 10 мм, внутренний 5 мм, свободная длина 65 мм, жёсткость 3 Н/мм. Сечение проволоки 2,1×0,8 мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Ресурс |
|---|---|---|
| 26 мм (40 %) | 78 Н | 1 000 000 циклов |
| 29,2 мм (45 %) | 88 Н | 500 000 циклов |
| 32,5 мм (50 %) | 98 Н | 300 000 циклов |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- съёмники и прижимы в вырубных штампах
- возврат толкателей и выталкивателей
- узлы с частым циклом и малым усилием
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±1 %. Навивка правая.
Отношение длины к диаметру 6.5 — при монтаже нужна направляющая, штифт или гильза, иначе под нагрузкой пружина потеряет устойчивость.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Цвет задаёт только класс нагрузки. Внутри класса жёсткость определяется диаметром и длиной: чем больше диаметр и короче пружина, тем она жёстче. У этого типоразмера 10×65 мм жёсткость 3 Н/мм, у более длинной пружины того же цвета она будет меньше.
Усилие равно жёсткости, умноженной на величину сжатия: F = c × f. Жёсткость берут из каталога, сжатие измеряют от свободной длины. Перевод в килограммы-силы: 1 кгс приблизительно равен 9,8 Н. Расчёт верен, пока пружина работает в пределах допустимого хода.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при повторяющейся потребности выгоднее брать запас. Доставка по России.
В параллельной установке жёсткости складываются, поэтому набрать нужное усилие несколькими пружинами можно. Но смешивать разные серии в одной группе не стоит: они выработают ресурс неравномерно, нагрузка перераспределится, и плита начнёт перекашиваться.
Производители применяют высокопрочную легированную пружинную сталь с дробеструйной обработкой и предварительной осадкой — это снижает рабочие напряжения и убирает просадку в первые циклы. Конкретную марку по вашей партии уточняйте у менеджера: она зависит от изготовителя.
Внутренний диаметр пружины 5 мм, наружный 10 мм. Штифт берут на несколько десятых меньше внутреннего диаметра, а отверстие — на столько же больше наружного. Зазор нужен обязательно: при нагрузке витки немного расходятся, и посадка без зазора приведёт к задирам.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2,15*1,1
- Наружный диаметр пружины
- 10
- Длина пружины
- 65
