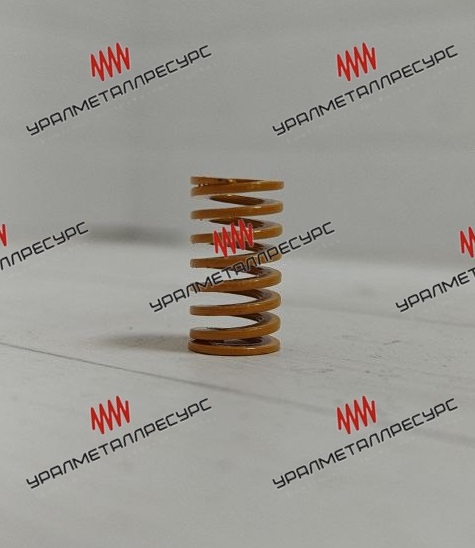

Инструментальная пружина сжатия серии SF 12*20 мм, сверхлёгкой нагрузки, жёлтая маркировка по JIS B 5012. Внутренний диаметр 6 мм, жёсткость 13,7 Н/мм, усилие до 137 Н, сечение проволоки 2,5*1,2 мм. Для возврата толкателей при частом цикле.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 12 мм, внутренний 6 мм, свободная длина 20 мм, жёсткость 13,7 Н/мм. Сечение проволоки 2,5×1,2 мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Ресурс |
|---|---|---|
| 8 мм (40 %) | 110 Н | 1 000 000 циклов |
| 9 мм (45 %) | 123 Н | 500 000 циклов |
| 10 мм (50 %) | 137 Н | 300 000 циклов |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- съёмники и прижимы в вырубных штампах
- возврат толкателей и выталкивателей
- узлы с частым циклом и малым усилием
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±0,5 мм. Навивка правая.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Цвет задаёт только класс нагрузки. Внутри класса жёсткость определяется диаметром и длиной: чем больше диаметр и короче пружина, тем она жёстче. У этого типоразмера 12×20 мм жёсткость 13,7 Н/мм, у более длинной пружины того же цвета она будет меньше.
При жёсткости 13,7 Н/мм усилие равно ходу, умноженному на жёсткость. На ходе 8 мм это 110 Н, на 9 мм — 123 Н, на 10 мм — 137 Н. Промежуточные значения считаются по той же формуле линейно.
Чаще всего из-за превышения допустимого хода: для этого типоразмера предел — 10 мм. Также просадку вызывают перегрев, работа с перекосом и удары при смыкании витков. Небольшая усадка в первые циклы нормальна, дальнейшая — признак неверного подбора.
Свободная длина подбирается так, чтобы рабочий ход укладывался в допустимую долю от неё. У этой серии предельный ход составляет 50 % от длины, то есть для 20 мм это 10 мм. Чем длиннее пружина при том же ходе, тем меньше напряжения и выше ресурс.
Прямоугольное сечение заполняет тот же объём плотнее круглого, поэтому при одинаковом посадочном месте пружина развивает большее усилие и допускает больший ход до смыкания витков. Именно это отличает инструментальные пружины от обычных пружин сжатия. Здесь сечение 2,5×1,2 мм.
С ростом температуры модуль упругости падает, а склонность к релаксации растёт: пружина отдаёт меньшее усилие и быстрее теряет свободную длину. Для горячей штамповки и нагреваемых пресс-форм предельную рабочую температуру нужно согласовывать отдельно — она зависит от материала.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2,5*1,1
- Наружный диаметр пружины
- 12
- Длина пружины
- 20
