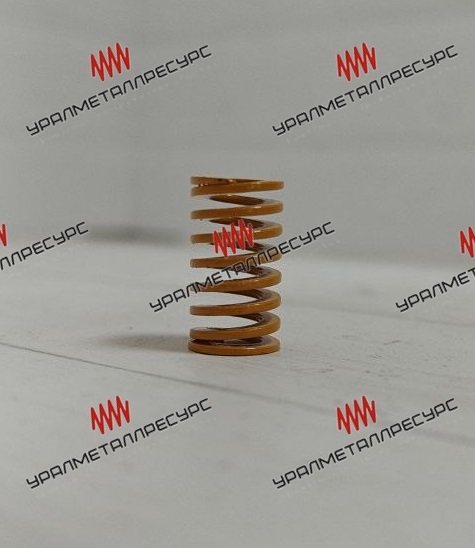

Инструментальная пружина JIS желтая-сверхлегкая 12*25
Инструментальная пружина JIS желтая-сверхлегкая 12*25
Инструментальная пружина сжатия серии SF 12*25 мм, сверхлёгкой нагрузки, жёлтая маркировка по JIS B 5012. Внутренний диаметр 6 мм, жёсткость 11 Н/мм, усилие до 138 Н, сечение проволоки 2,5*1,2 мм. Для съёмников и прижимов в вырубных штампах.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 12 мм, внутренний 6 мм, свободная длина 25 мм, жёсткость 11 Н/мм. Сечение проволоки 2,5×1,2 мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Ресурс |
|---|---|---|
| 10 мм (40 %) | 110 Н | 1 000 000 циклов |
| 11,2 мм (45 %) | 123 Н | 500 000 циклов |
| 12,5 мм (50 %) | 138 Н | 300 000 циклов |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- съёмники и прижимы в вырубных штампах
- возврат толкателей и выталкивателей
- узлы с частым циклом и малым усилием
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±0,5 мм. Навивка правая.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Жёлтый цвет в стандарте JIS B 5012 обозначает сверхлёгкую нагрузку, серию SF. Окраска — быстрый способ различить класс нагрузки на складе и в оснастке, не сверяясь с чертежом. Жёсткость этого типоразмера — 11 Н/мм.
Работа на предельном ходе 12,5 мм даёт максимальное усилие, но и минимальный ресурс — 300 000 циклов. Если усилие совпадает с предельным, разумнее взять пружину большего диаметра или более тяжёлой серии и работать на меньшем ходе: ресурс вырастет в несколько раз.
Внутренний диаметр пружины 6 мм, наружный 12 мм. Штифт берут на несколько десятых меньше внутреннего диаметра, а отверстие — на столько же больше наружного. Зазор нужен обязательно: при нагрузке витки немного расходятся, и посадка без зазора приведёт к задирам.
Чаще всего из-за превышения допустимого хода: для этого типоразмера предел — 12,5 мм. Также просадку вызывают перегрев, работа с перекосом и удары при смыкании витков. Небольшая усадка в первые циклы нормальна, дальнейшая — признак неверного подбора.
При жёсткости 11 Н/мм усилие равно ходу, умноженному на жёсткость. На ходе 10 мм это 110 Н, на 11,2 мм — 123 Н, на 12,5 мм — 138 Н. Промежуточные значения считаются по той же формуле линейно.
Производители применяют высокопрочную легированную пружинную сталь с дробеструйной обработкой и предварительной осадкой — это снижает рабочие напряжения и убирает просадку в первые циклы. Конкретную марку по вашей партии уточняйте у менеджера: она зависит от изготовителя.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2,5*1,1
- Наружный диаметр пружины
- 12
- Длина пружины
- 25
