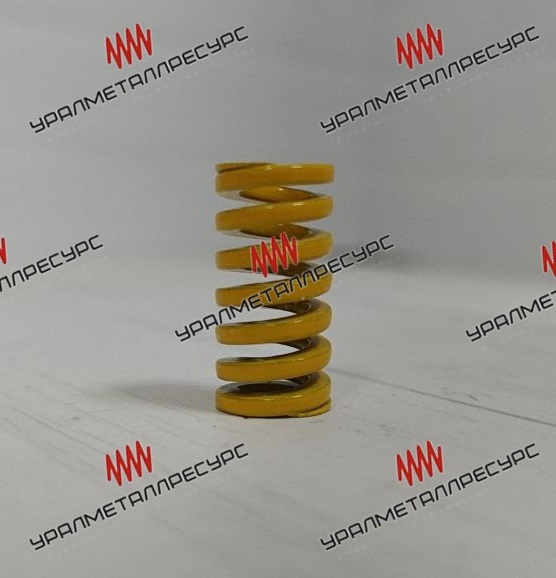

Инструментальная пружина ISO желтая-сверхтяжелая 12,5*25
Инструментальная пружина ISO желтая-сверхтяжелая 12,5*25
Пружина сжатия для штамповой оснастки, серия XH 12,5*25 мм: жёлтая маркировка ISO 10243, сверхтяжёлой нагрузки. Внутренний диаметр 7 мм, жёсткость 58,7 Н/мм, усилие до 364 Н. Для операций с предельными усилиями.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия XH по стандарту ISO 10243, жёлтая маркировка — сверхтяжёлая нагрузка. Наружный диаметр 12,5 мм, внутренний 7 мм, свободная длина 25 мм, жёсткость 58,7 Н/мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Режим |
|---|---|---|
| 4,2 мм (17 %) | 247 Н | Долгий срок службы |
| 5 мм (20 %) | 294 Н | Средний ресурс |
| 6,2 мм (25 %) | 364 Н | Максимальная деформация |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- операции с предельными усилиями
- компактные узлы без места под пакет пружин
- тяжёлая вытяжка и чеканка
Посадочные размеры и цветовая маркировка соответствуют ISO 10243, поэтому пружина взаимозаменяема с изделиями других производителей того же класса нагрузки.
Внимание. Жёлтый цвет в ISO 10243 означает сверхтяжёлая нагрузку, а в JIS B 5012 — сверхлёгкую нагрузку SF. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Жёлтый цвет в стандарте ISO 10243 обозначает сверхтяжёлую нагрузку, серию XH. Окраска — быстрый способ различить класс нагрузки на складе и в оснастке, не сверяясь с чертежом. Жёсткость этого типоразмера — 58,7 Н/мм.
При жёсткости 58,7 Н/мм усилие равно ходу, умноженному на жёсткость. На ходе 4,2 мм это 247 Н, на 5 мм — 294 Н, на 6,2 мм — 364 Н. Промежуточные значения считаются по той же формуле линейно.
Усилие равно жёсткости, умноженной на величину сжатия: F = c × f. Жёсткость берут из каталога, сжатие измеряют от свободной длины. Перевод в килограммы-силы: 1 кгс приблизительно равен 9,8 Н. Расчёт верен, пока пружина работает в пределах допустимого хода.
Измерьте свободную длину — должно быть 25 мм — и наружный диаметр 12,5 мм. Осмотрите витки на задиры и сколы покрытия, проверьте, что торцы ровные и пружина стоит на плоскости без завала. Допуск по нагрузке у инструментальных пружин составляет ±10 %.
Только по цвету — нельзя. Жёлтый пружина по ISO 10243 — это сверхтяжёлая нагрузка, а тот же цвет в JIS B 5012 означает сверхлёгкую нагрузку SF. Шкалы двух стандартов частично противоположны, поэтому при заказе и замене всегда сверяйте серию и стандарт, а не только окраску.
Работа на предельном ходе 6,2 мм даёт максимальное усилие, но и минимальный ресурс — максимальная деформация. Если усилие совпадает с предельным, разумнее взять пружину большего диаметра или более тяжёлой серии и работать на меньшем ходе: ресурс вырастет в несколько раз.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2,7*2,2
- Наружный диаметр пружины
- 12,5
- Длина пружины
- 25
