Инструментальная пружина ISO желтая-сверхтяжелая 12,5*51
Инструментальная пружина ISO желтая-сверхтяжелая 12,5*51

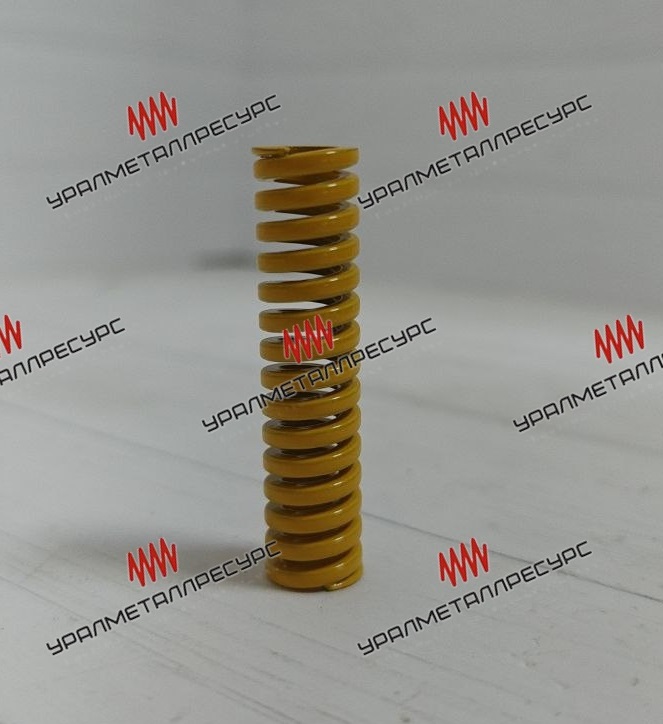

Штамповая пружина сжатия XH 12,5*51 мм: стандарт ISO 10243, сверхтяжёлой нагрузки, жёлтая маркировка. Внутренний диаметр 7 мм, жёсткость 27 Н/мм, усилие до 346 Н. Для компактных узлов без места под пакет пружин.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия XH по стандарту ISO 10243, жёлтая маркировка — сверхтяжёлая нагрузка. Наружный диаметр 12,5 мм, внутренний 7 мм, свободная длина 51 мм, жёсткость 27 Н/мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Режим |
|---|---|---|
| 8,7 мм (17 %) | 235 Н | Долгий срок службы |
| 10,2 мм (20 %) | 275 Н | Средний ресурс |
| 12,8 мм (25 %) | 346 Н | Максимальная деформация |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- операции с предельными усилиями
- компактные узлы без места под пакет пружин
- тяжёлая вытяжка и чеканка
Посадочные размеры и цветовая маркировка соответствуют ISO 10243, поэтому пружина взаимозаменяема с изделиями других производителей того же класса нагрузки.
Отношение длины к диаметру 4.1 — при монтаже нужна направляющая, штифт или гильза, иначе под нагрузкой пружина потеряет устойчивость.
Внимание. Жёлтый цвет в ISO 10243 означает сверхтяжёлая нагрузку, а в JIS B 5012 — сверхлёгкую нагрузку SF. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Только по цвету — нельзя. Жёлтый пружина по ISO 10243 — это сверхтяжёлая нагрузка, а тот же цвет в JIS B 5012 означает сверхлёгкую нагрузку SF. Шкалы двух стандартов частично противоположны, поэтому при заказе и замене всегда сверяйте серию и стандарт, а не только окраску.
Усилие равно жёсткости, умноженной на величину сжатия: F = c × f. Жёсткость берут из каталога, сжатие измеряют от свободной длины. Перевод в килограммы-силы: 1 кгс приблизительно равен 9,8 Н. Расчёт верен, пока пружина работает в пределах допустимого хода.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при повторяющейся потребности выгоднее брать запас. Доставка по России.
Ресурс задаётся рабочим ходом. На ходе 8,7 мм это долгий срок службы, на 10,2 мм — средний ресурс, на 12,8 мм — максимальная деформация. Уменьшение хода на четверть увеличивает срок службы в разы, поэтому запас по длине выгоднее запаса по усилию.
Отдельно вычитать их не требуется. Каталожная жёсткость и допустимый ход уже учитывают конструкцию торцов, поэтому расчёт ведут от свободной длины 51 мм. Торцы у инструментальных пружин поджаты и отшлифованы — это даёт опорную плоскость и правильную передачу нагрузки.
Жёлтый цвет в стандарте ISO 10243 обозначает сверхтяжёлую нагрузку, серию XH. Окраска — быстрый способ различить класс нагрузки на складе и в оснастке, не сверяясь с чертежом. Жёсткость этого типоразмера — 27 Н/мм.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2,7*2,2
- Наружный диаметр пружины
- 12,5
- Длина пружины
- 51
