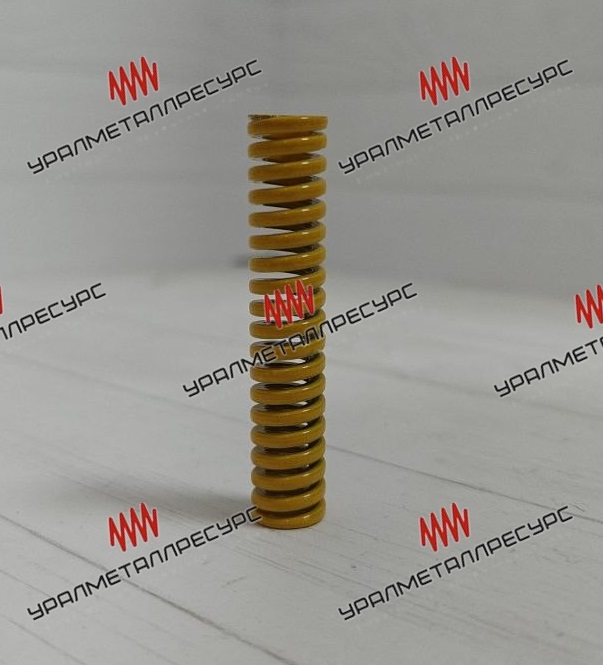

Инструментальная пружина ISO желтая-сверхтяжелая 12,5*64
Инструментальная пружина ISO желтая-сверхтяжелая 12,5*64
Пружина XH 12,5*64 мм из проволоки прямоугольного сечения, ISO 10243, жёлтая маркировка сверхтяжёлой нагрузки. Внутренний диаметр 7 мм, жёсткость 21,7 Н/мм, усилие до 347 Н. Для тяжёлой вытяжки и чеканки.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия XH по стандарту ISO 10243, жёлтая маркировка — сверхтяжёлая нагрузка. Наружный диаметр 12,5 мм, внутренний 7 мм, свободная длина 64 мм, жёсткость 21,7 Н/мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Режим |
|---|---|---|
| 10,9 мм (17 %) | 237 Н | Долгий срок службы |
| 12,8 мм (20 %) | 278 Н | Средний ресурс |
| 16 мм (25 %) | 347 Н | Максимальная деформация |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- операции с предельными усилиями
- компактные узлы без места под пакет пружин
- тяжёлая вытяжка и чеканка
Посадочные размеры и цветовая маркировка соответствуют ISO 10243, поэтому пружина взаимозаменяема с изделиями других производителей того же класса нагрузки.
Отношение длины к диаметру 5.1 — при монтаже нужна направляющая, штифт или гильза, иначе под нагрузкой пружина потеряет устойчивость.
Внимание. Жёлтый цвет в ISO 10243 означает сверхтяжёлая нагрузку, а в JIS B 5012 — сверхлёгкую нагрузку SF. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Цвет задаёт только класс нагрузки. Внутри класса жёсткость определяется диаметром и длиной: чем больше диаметр и короче пружина, тем она жёстче. У этого типоразмера 12,5×64 мм жёсткость 21,7 Н/мм, у более длинной пружины того же цвета она будет меньше.
Работа на предельном ходе 16 мм даёт максимальное усилие, но и минимальный ресурс — максимальная деформация. Если усилие совпадает с предельным, разумнее взять пружину большего диаметра или более тяжёлой серии и работать на меньшем ходе: ресурс вырастет в несколько раз.
Проверьте перпендикулярность опорных плоскостей, наличие и состояние направляющей, отсутствие перекоса плит. Допуск на перпендикулярность торцов самой пружины — не более двух градусов, поэтому причина почти всегда в узле, а не в изделии.
Одиночная замена в отработавшей группе создаёт разницу усилий: новая пружина жёстче просевших соседок и берёт на себя больше нагрузки. В ответственных узлах комплект меняют целиком, в некритичных допустима замена одной, если остальные ещё не потеряли свободную длину.
Усилие равно жёсткости, умноженной на величину сжатия: F = c × f. Жёсткость берут из каталога, сжатие измеряют от свободной длины. Перевод в килограммы-силы: 1 кгс приблизительно равен 9,8 Н. Расчёт верен, пока пружина работает в пределах допустимого хода.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при повторяющейся потребности выгоднее брать запас. Доставка по России.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2,7*2,2
- Наружный диаметр пружины
- 12,5
- Длина пружины
- 64
