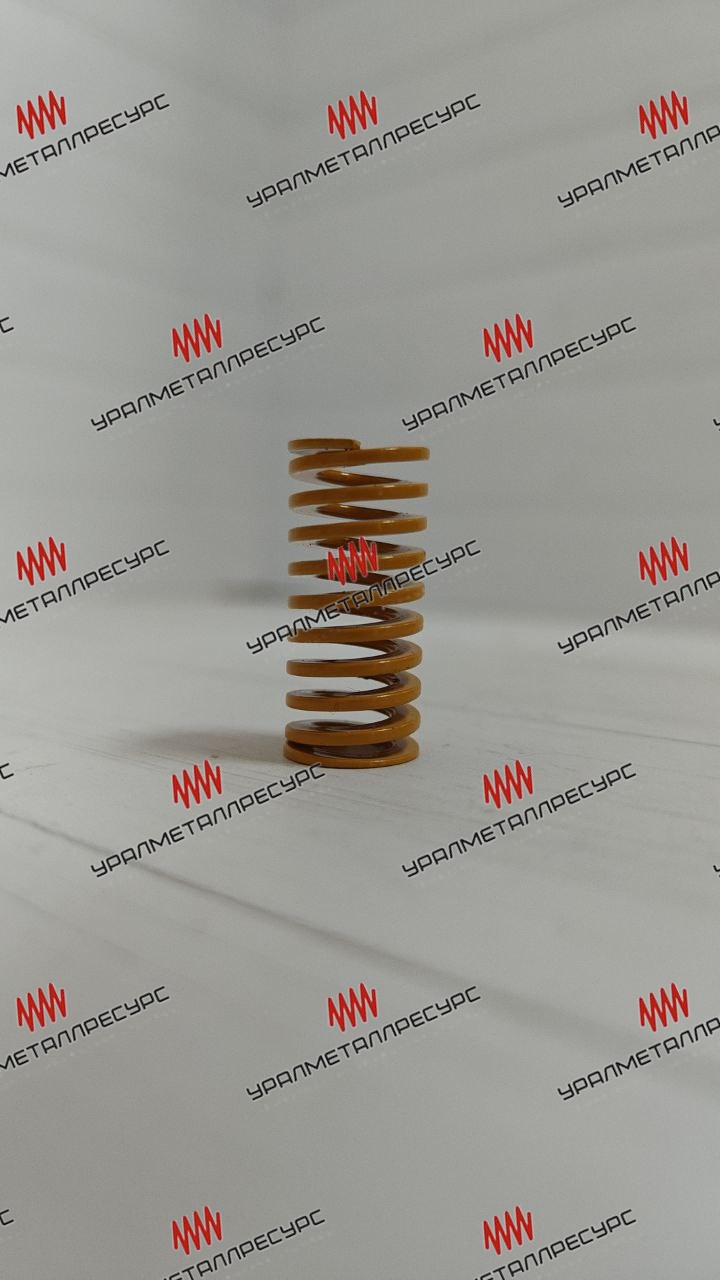

Штамповая пружина сжатия SF 14*30 мм: стандарт JIS B 5012, сверхлёгкой нагрузки, жёлтая маркировка. Внутренний диаметр 7 мм, жёсткость 11,8 Н/мм, усилие до 177 Н, сечение проволоки 3,1*1,2 мм. Для возврата толкателей при частом цикле.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 14 мм, внутренний 7 мм, свободная длина 30 мм, жёсткость 11,8 Н/мм. Сечение проволоки 3,1×1,2 мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Ресурс |
|---|---|---|
| 12 мм (40 %) | 142 Н | 1 000 000 циклов |
| 13,5 мм (45 %) | 159 Н | 500 000 циклов |
| 15 мм (50 %) | 177 Н | 300 000 циклов |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- съёмники и прижимы в вырубных штампах
- возврат толкателей и выталкивателей
- узлы с частым циклом и малым усилием
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±0,5 мм. Навивка правая.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Цвет задаёт только класс нагрузки. Внутри класса жёсткость определяется диаметром и длиной: чем больше диаметр и короче пружина, тем она жёстче. У этого типоразмера 14×30 мм жёсткость 11,8 Н/мм, у более длинной пружины того же цвета она будет меньше.
Усилие равно жёсткости, умноженной на величину сжатия: F = c × f. Жёсткость берут из каталога, сжатие измеряют от свободной длины. Перевод в килограммы-силы: 1 кгс приблизительно равен 9,8 Н. Расчёт верен, пока пружина работает в пределах допустимого хода.
Производители применяют высокопрочную легированную пружинную сталь с дробеструйной обработкой и предварительной осадкой — это снижает рабочие напряжения и убирает просадку в первые циклы. Конкретную марку по вашей партии уточняйте у менеджера: она зависит от изготовителя.
Измерьте свободную длину — должно быть 30 мм — и наружный диаметр 14 мм. Осмотрите витки на задиры и сколы покрытия, проверьте, что торцы ровные и пружина стоит на плоскости без завала. Допуск по нагрузке у инструментальных пружин составляет ±10 %.
Жёлтый цвет в стандарте JIS B 5012 обозначает сверхлёгкую нагрузку, серию SF. Окраска — быстрый способ различить класс нагрузки на складе и в оснастке, не сверяясь с чертежом. Жёсткость этого типоразмера — 11,8 Н/мм.
Чаще всего из-за превышения допустимого хода: для этого типоразмера предел — 15 мм. Также просадку вызывают перегрев, работа с перекосом и удары при смыкании витков. Небольшая усадка в первые циклы нормальна, дальнейшая — признак неверного подбора.
