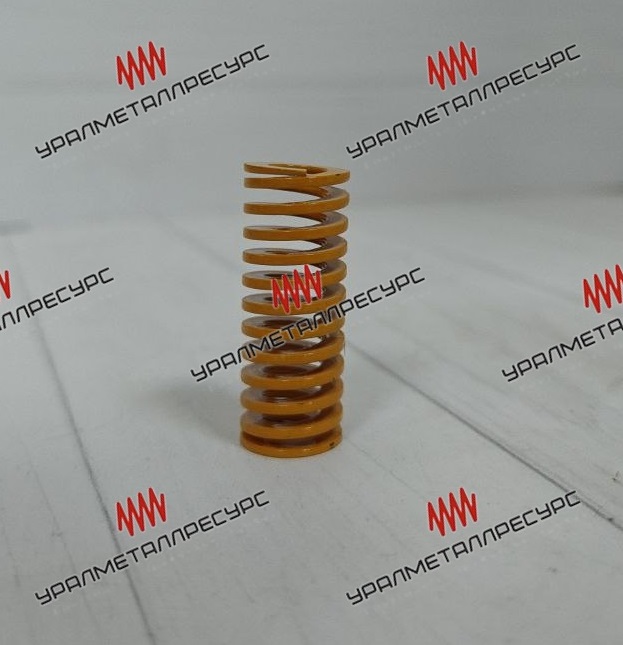

Пружина сжатия для штамповой оснастки, серия SF 16*40 мм: жёлтая маркировка JIS B 5012, сверхлёгкой нагрузки. Внутренний диаметр 8 мм, жёсткость 10,3 Н/мм, усилие до 206 Н, сечение проволоки 3,5*1,4 мм. Для прижимных плит и возвратных механизмов.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 16 мм, внутренний 8 мм, свободная длина 40 мм, жёсткость 10,3 Н/мм. Сечение проволоки 3,5×1,4 мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Ресурс |
|---|---|---|
| 16 мм (40 %) | 165 Н | 1 000 000 циклов |
| 18 мм (45 %) | 185 Н | 500 000 циклов |
| 20 мм (50 %) | 206 Н | 300 000 циклов |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- прижимные плиты небольших штампов
- возвратные механизмы приспособлений
- фиксация подвижных упоров
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±0,5 мм. Навивка правая.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Цвет задаёт только класс нагрузки. Внутри класса жёсткость определяется диаметром и длиной: чем больше диаметр и короче пружина, тем она жёстче. У этого типоразмера 16×40 мм жёсткость 10,3 Н/мм, у более длинной пружины того же цвета она будет меньше.
При жёсткости 10,3 Н/мм усилие равно ходу, умноженному на жёсткость. На ходе 16 мм это 165 Н, на 18 мм — 185 Н, на 20 мм — 206 Н. Промежуточные значения считаются по той же формуле линейно.
Усилие равно жёсткости, умноженной на величину сжатия: F = c × f. Жёсткость берут из каталога, сжатие измеряют от свободной длины. Перевод в килограммы-силы: 1 кгс приблизительно равен 9,8 Н. Расчёт верен, пока пружина работает в пределах допустимого хода.
Да, изготавливаем по чертежу, образцу или размерам посадочного места. Наценки за нестандартный типоразмер нет. Подобрать замену можно и по параметрам узла: диаметру отверстия, ходу и требуемому усилию.
Сама пружина в смазке не нуждается — смазывают направляющую, чтобы убрать трение о витки. Избыток масла вреден: он собирает окалину и абразив между витками. Куда важнее держать пружину чистой и защищённой от коррозии.
Чаще всего из-за превышения допустимого хода: для этого типоразмера предел — 20 мм. Также просадку вызывают перегрев, работа с перекосом и удары при смыкании витков. Небольшая усадка в первые циклы нормальна, дальнейшая — признак неверного подбора.
