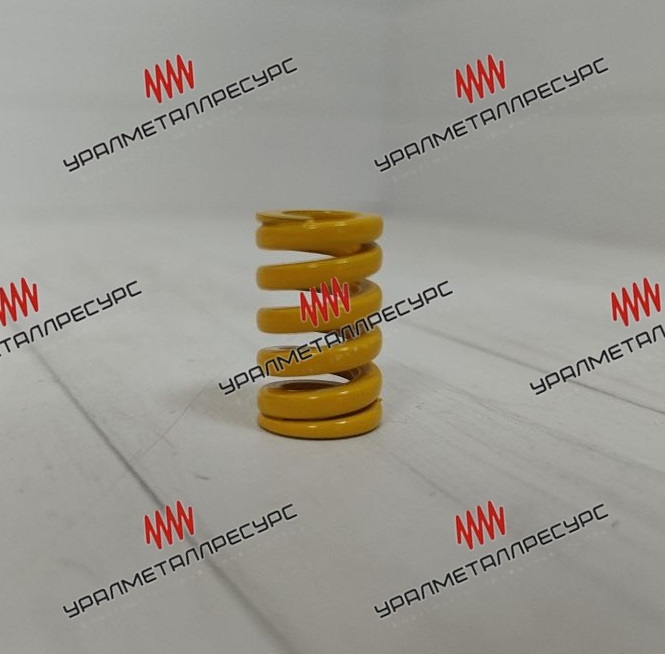

Инструментальная пружина ISO желтая-сверхтяжелая 16*25
Инструментальная пружина ISO желтая-сверхтяжелая 16*25
Пружина XH 16*25 мм из проволоки прямоугольного сечения, ISO 10243, жёлтая маркировка сверхтяжёлой нагрузки. Внутренний диаметр 8,5 мм, жёсткость 127,3 Н/мм, усилие до 789 Н. Для прессового оборудования высокой мощности.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия XH по стандарту ISO 10243, жёлтая маркировка — сверхтяжёлая нагрузка. Наружный диаметр 16 мм, внутренний 8,5 мм, свободная длина 25 мм, жёсткость 127,3 Н/мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Режим |
|---|---|---|
| 4,2 мм (17 %) | 535 Н | Долгий срок службы |
| 5 мм (20 %) | 636 Н | Средний ресурс |
| 6,2 мм (25 %) | 789 Н | Максимальная деформация |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- крупные штампы горячей и холодной штамповки
- прессовое оборудование высокой мощности
- узлы с ограниченным ходом и большой нагрузкой
Посадочные размеры и цветовая маркировка соответствуют ISO 10243, поэтому пружина взаимозаменяема с изделиями других производителей того же класса нагрузки.
Внимание. Жёлтый цвет в ISO 10243 означает сверхтяжёлая нагрузку, а в JIS B 5012 — сверхлёгкую нагрузку SF. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Цвет задаёт только класс нагрузки. Внутри класса жёсткость определяется диаметром и длиной: чем больше диаметр и короче пружина, тем она жёстче. У этого типоразмера 16×25 мм жёсткость 127,3 Н/мм, у более длинной пружины того же цвета она будет меньше.
Усилие равно жёсткости, умноженной на величину сжатия: F = c × f. Жёсткость берут из каталога, сжатие измеряют от свободной длины. Перевод в килограммы-силы: 1 кгс приблизительно равен 9,8 Н. Расчёт верен, пока пружина работает в пределах допустимого хода.
Свободная длина подбирается так, чтобы рабочий ход укладывался в допустимую долю от неё. У этой серии предельный ход составляет 25 % от длины, то есть для 25 мм это 6,2 мм. Чем длиннее пружина при том же ходе, тем меньше напряжения и выше ресурс.
Чаще всего из-за превышения допустимого хода: для этого типоразмера предел — 6,2 мм. Также просадку вызывают перегрев, работа с перекосом и удары при смыкании витков. Небольшая усадка в первые циклы нормальна, дальнейшая — признак неверного подбора.
Проверьте перпендикулярность опорных плоскостей, наличие и состояние направляющей, отсутствие перекоса плит. Допуск на перпендикулярность торцов самой пружины — не более двух градусов, поэтому причина почти всегда в узле, а не в изделии.
Производители применяют высокопрочную легированную пружинную сталь с дробеструйной обработкой и предварительной осадкой — это снижает рабочие напряжения и убирает просадку в первые циклы. Конкретную марку по вашей партии уточняйте у менеджера: она зависит от изготовителя.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 3.2*3
- Наружный диаметр пружины
- 16
- Длина пружины
- 25
