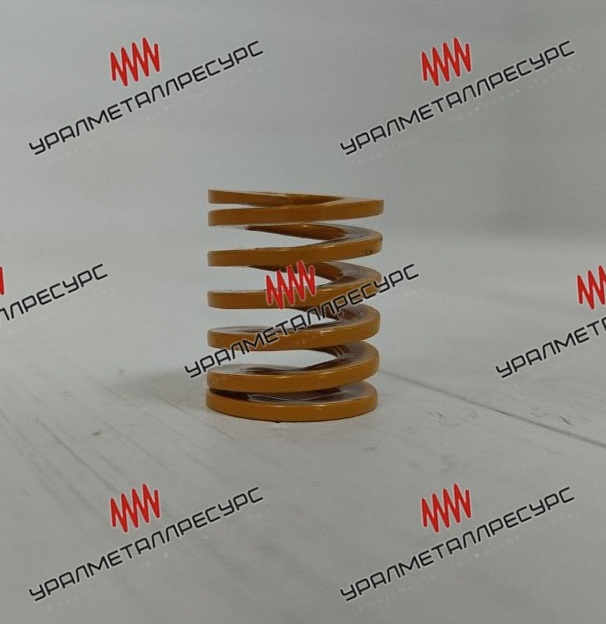

Инструментальная пружина сжатия серии SF 18*20 мм, сверхлёгкой нагрузки, жёлтая маркировка по JIS B 5012. Внутренний диаметр 9 мм, жёсткость 25,5 Н/мм, усилие до 255 Н, сечение проволоки 3,9*1,5 мм. Для прижимных плит и возвратных механизмов.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 18 мм, внутренний 9 мм, свободная длина 20 мм, жёсткость 25,5 Н/мм. Сечение проволоки 3,9×1,5 мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Ресурс |
|---|---|---|
| 8 мм (40 %) | 204 Н | 1 000 000 циклов |
| 9 мм (45 %) | 230 Н | 500 000 циклов |
| 10 мм (50 %) | 255 Н | 300 000 циклов |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- прижимные плиты небольших штампов
- возвратные механизмы приспособлений
- фиксация подвижных упоров
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±0,5 мм. Навивка правая.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Цвет задаёт только класс нагрузки. Внутри класса жёсткость определяется диаметром и длиной: чем больше диаметр и короче пружина, тем она жёстче. У этого типоразмера 18×20 мм жёсткость 25,5 Н/мм, у более длинной пружины того же цвета она будет меньше.
При жёсткости 25,5 Н/мм усилие равно ходу, умноженному на жёсткость. На ходе 8 мм это 204 Н, на 9 мм — 230 Н, на 10 мм — 255 Н. Промежуточные значения считаются по той же формуле линейно.
Отношение длины к диаметру здесь 1,111111111 — типоразмер устойчив при осевом сжатии, и жёсткая направляющая не обязательна. Она полезна при высокой частоте циклов, риске перекоса плит и повышенных требованиях к точности.
В параллельной установке жёсткости складываются, поэтому набрать нужное усилие несколькими пружинами можно. Но смешивать разные серии в одной группе не стоит: они выработают ресурс неравномерно, нагрузка перераспределится, и плита начнёт перекашиваться.
С ростом температуры модуль упругости падает, а склонность к релаксации растёт: пружина отдаёт меньшее усилие и быстрее теряет свободную длину. Для горячей штамповки и нагреваемых пресс-форм предельную рабочую температуру нужно согласовывать отдельно — она зависит от материала.
Плиту разводят равномерно, без перекоса, чтобы группа пружин разгружалась одновременно. Поддевать витки инструментом нельзя: забоина на поверхности становится очагом усталостной трещины, даже если пружина внешне цела.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 4*1.6
- Наружный диаметр пружины
- 18
- Длина пружины
- 20
