Инструментальная пружина JIS желтая-сверхлегкая 18*45
Инструментальная пружина JIS желтая-сверхлегкая 18*45

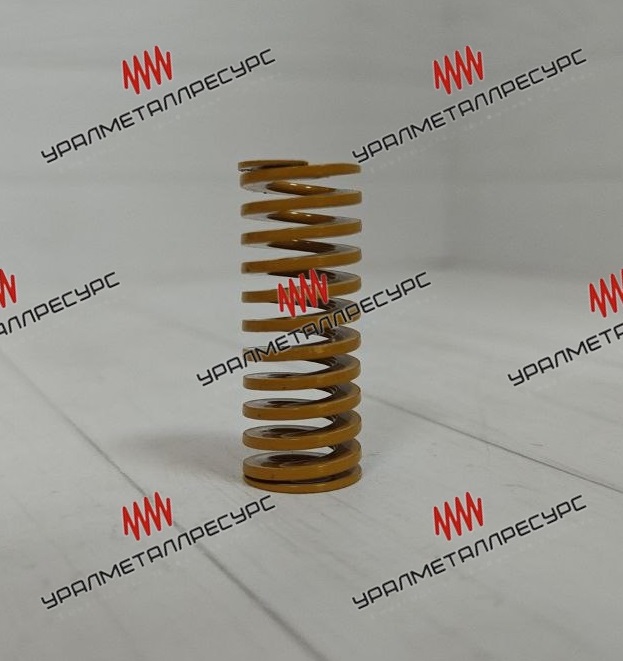

Инструментальная пружина сжатия серии SF 18*45 мм, сверхлёгкой нагрузки, жёлтая маркировка по JIS B 5012. Внутренний диаметр 9 мм, жёсткость 11,4 Н/мм, усилие до 256 Н, сечение проволоки 3,9*1,5 мм. Для прижимных плит и возвратных механизмов.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 18 мм, внутренний 9 мм, свободная длина 45 мм, жёсткость 11,4 Н/мм. Сечение проволоки 3,9×1,5 мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Ресурс |
|---|---|---|
| 18 мм (40 %) | 205 Н | 1 000 000 циклов |
| 20,2 мм (45 %) | 230 Н | 500 000 циклов |
| 22,5 мм (50 %) | 256 Н | 300 000 циклов |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- прижимные плиты небольших штампов
- возвратные механизмы приспособлений
- фиксация подвижных упоров
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±0,5 мм. Навивка правая.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Цвет задаёт только класс нагрузки. Внутри класса жёсткость определяется диаметром и длиной: чем больше диаметр и короче пружина, тем она жёстче. У этого типоразмера 18×45 мм жёсткость 11,4 Н/мм, у более длинной пружины того же цвета она будет меньше.
Усилие равно жёсткости, умноженной на величину сжатия: F = c × f. Жёсткость берут из каталога, сжатие измеряют от свободной длины. Перевод в килограммы-силы: 1 кгс приблизительно равен 9,8 Н. Расчёт верен, пока пружина работает в пределах допустимого хода.
Одиночная замена в отработавшей группе создаёт разницу усилий: новая пружина жёстче просевших соседок и берёт на себя больше нагрузки. В ответственных узлах комплект меняют целиком, в некритичных допустима замена одной, если остальные ещё не потеряли свободную длину.
Практика — привязывать осмотр к плановому обслуживанию оснастки и к счётчику циклов. Контролируют свободную длину: её уменьшение более чем на несколько процентов означает, что пружина отработала. Внеплановый осмотр нужен после любого заклинивания или удара по плите.
Производители применяют высокопрочную легированную пружинную сталь с дробеструйной обработкой и предварительной осадкой — это снижает рабочие напряжения и убирает просадку в первые циклы. Конкретную марку по вашей партии уточняйте у менеджера: она зависит от изготовителя.
При комнатной температуре и сжатии в пределах рабочего хода заметной потери не происходит. Опасны длительное сжатие сверх допустимого хода и нагрев: в этих условиях развивается релаксация и свободная длина уменьшается. Оснастку на длительное хранение лучше оставлять разгруженной.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 4*1.6
- Наружный диаметр пружины
- 18
- Длина пружины
- 45
