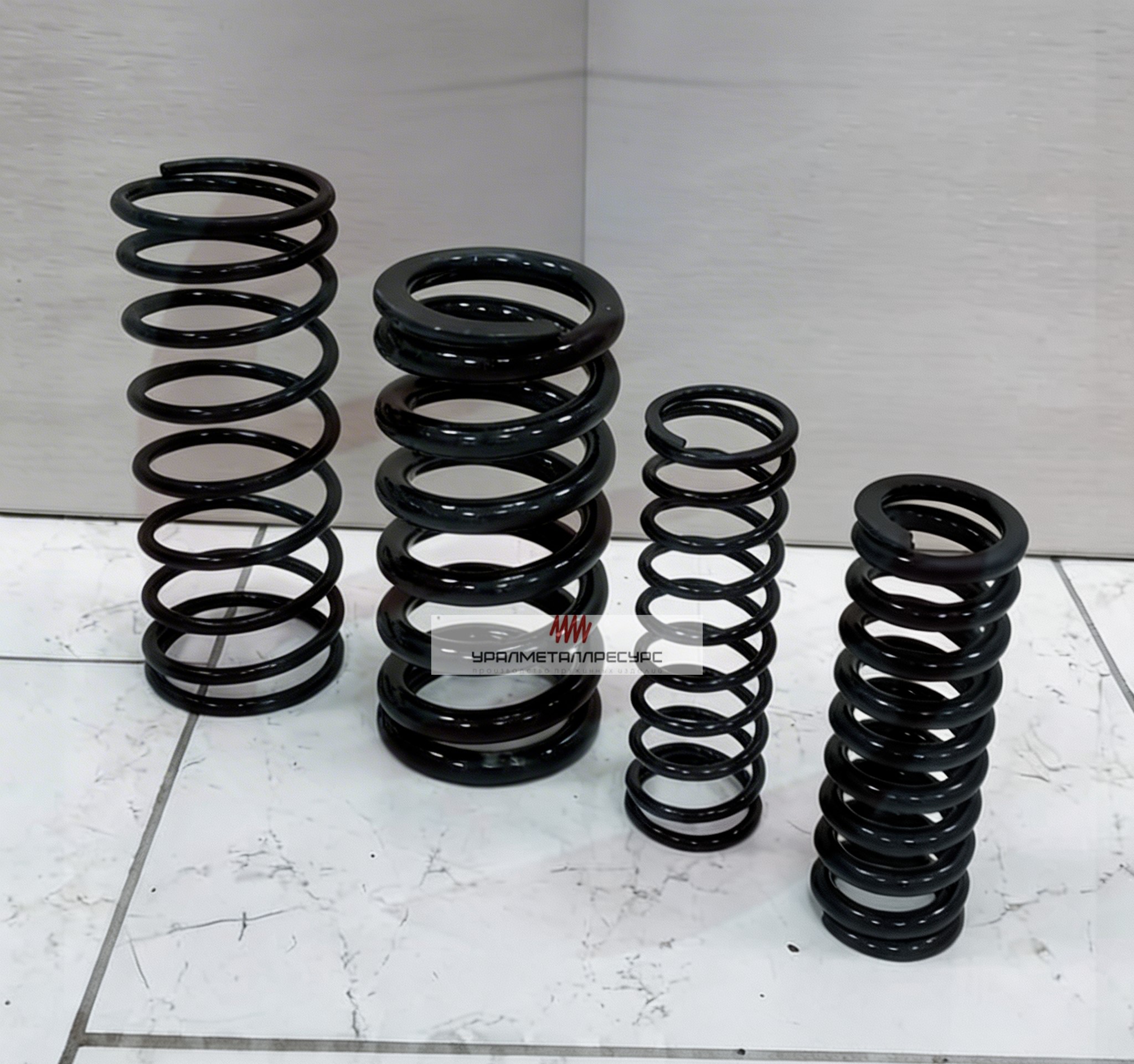

Пружина сжатия СППК №5
Пружина сжатия СППК №5
Пружина №5 для предохранительного клапана СППК: пруток 9 мм, внутренний диаметр 33 мм, длина 117 мм. Наружный диаметр 51 мм, масса 0,66 кг. Для предохранительных клапанов СППК и СППКР. Отгрузка от одной штуки, доставка по России.
Пружина №5 для предохранительного клапана СППК. Задаёт давление настройки предохранительного клапана: номер пружины определяет диапазон, на который клапан регулируется. Диаметр прутка 9 мм, внутренний диаметр 33 мм, свободная длина 117 мм.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 9 мм |
| Внутренний диаметр | 33 мм |
| Длина в свободном состоянии | 117 мм |
| Наружный диаметр | 51 мм |
| Масса | 0,66 кг |
| Средний диаметр витка | 42 мм |
| Индекс навивки | 4,7 |
Где применяется
- предохранительные клапаны СППК и СППКР
- защита котлов и сосудов под давлением
- трубопроводы и технологические ёмкости
Индекс навивки 4,7 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Подбор по номеру. Каждый номер соответствует своему диапазону давления настройки и типоразмеру клапана. Заменять пружину на соседний номер нельзя: клапан перестанет срабатывать при заданном давлении. Сверяйтесь с паспортом клапана.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Если номер неизвестен, сообщите марку клапана и давление настройки — подберём по спецификации.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 4,7. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при регулярной потребности выгоднее брать запас. Доставка по России.
При длительном удержании в сжатом положении напряжения частично релаксируют, и после разгрузки пружина не возвращается к исходной длине. Ускоряют процесс циклические нагрузки, коррозия витков и работа вблизи предела упругости. Заводской приём против ранней просадки — предварительная осадка: витки сжимают до смыкания и разгружают, характеристика стабилизируется.
65Г дешевле остальных, но склонна к закалочным трещинам — её берут там, где поломка не критична. 60С2А идёт на пружины I–II класса, но ограничена по прокаливаемости при сечении свыше 20 мм; для крупных сечений применяют 60С2ХФА. 51ХФА теплоустойчивее, 12Х18Н10Т стойка к коррозии.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Новая пружина жёстче просевших соседок и берёт на себя больше нагрузки, поэтому в ответственных узлах комплект меняют целиком. Одиночная замена допустима, если остальные пружины ещё не потеряли свободную длину.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 9
- Наружный диаметр пружины
- 51
- Длина пружины
- 117
