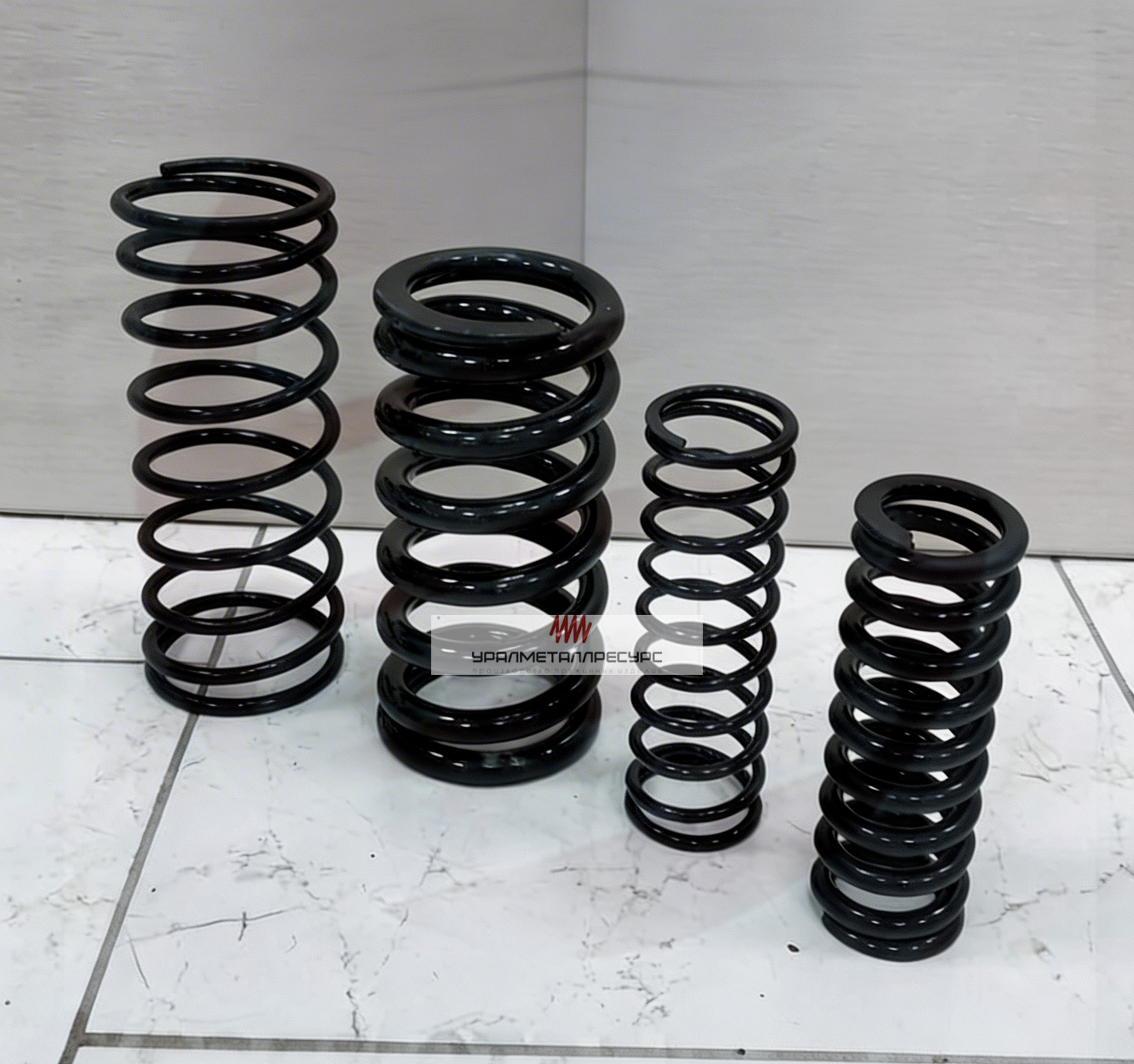

Пружина сжатия СППК №38
Пружина сжатия СППК №38
Пружина №38 для предохранительного клапана СППК: пруток 14 мм, внутренний диаметр 60 мм, длина 192 мм. Наружный диаметр 88 мм, масса 2,69 кг. Для предохранительных клапанов СППК и СППКР. Изготовим по образцу или чертежу, отгрузка от одной штуки.
Пружина №38 для предохранительного клапана СППК. Задаёт давление настройки предохранительного клапана: номер пружины определяет диапазон, на который клапан регулируется. Диаметр прутка 14 мм, внутренний диаметр 60 мм, свободная длина 192 мм.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 14 мм |
| Внутренний диаметр | 60 мм |
| Длина в свободном состоянии | 192 мм |
| Наружный диаметр | 88 мм |
| Масса | 2,69 кг |
| Средний диаметр витка | 74 мм |
| Индекс навивки | 5,3 |
Где применяется
- предохранительные клапаны СППК и СППКР
- защита котлов и сосудов под давлением
- трубопроводы и технологические ёмкости
Индекс навивки 5,3 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Подбор по номеру. Каждый номер соответствует своему диапазону давления настройки и типоразмеру клапана. Заменять пружину на соседний номер нельзя: клапан перестанет срабатывать при заданном давлении. Сверяйтесь с паспортом клапана.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Если номер неизвестен, сообщите марку клапана и давление настройки — подберём по спецификации.
65Г дешевле остальных, но склонна к закалочным трещинам — её берут там, где поломка не критична. 60С2А идёт на пружины I–II класса, но ограничена по прокаливаемости при сечении свыше 20 мм; для крупных сечений применяют 60С2ХФА. 51ХФА теплоустойчивее, 12Х18Н10Т стойка к коррозии.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Главное — не превышать рабочий ход: при деформации сверх расчётной в металле накапливается остаточная осадка. Дальше идут перекос при монтаже, коррозия, перегрев и повреждения поверхности витков — усталостная трещина почти всегда начинается с забоины или риски.
Да, изготавливаем по чертежу, образцу или размерам посадочного места. Достаточно прислать эскиз или саму деталь. Наценки за нестандартный типоразмер нет.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 5,3. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 14
- Наружный диаметр пружины
- 88
- Длина пружины
- 192
