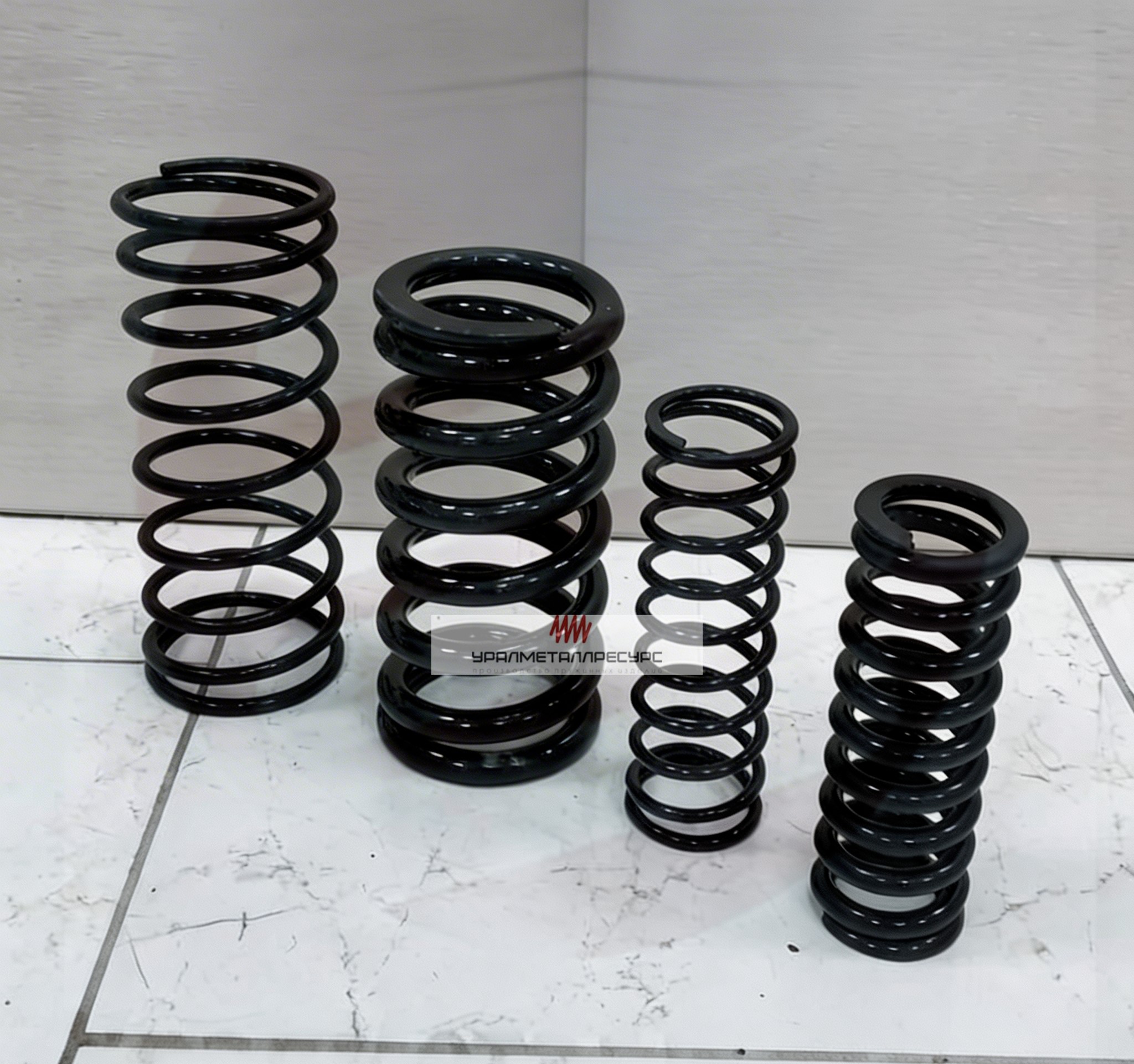

Пружина сжатия СППК №40
Пружина сжатия СППК №40
Пружина №40 для предохранительного клапана СППК: пруток 18 мм, внутренний диаметр 60 мм, длина 206 мм. Наружный диаметр 96 мм, масса 4,68 кг. Для защиты котлов и сосудов под давлением. Отгружаем от одной штуки.
Пружина №40 для предохранительного клапана СППК. Задаёт давление настройки предохранительного клапана: номер пружины определяет диапазон, на который клапан регулируется. Диаметр прутка 18 мм, внутренний диаметр 60 мм, свободная длина 206 мм.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 18 мм |
| Внутренний диаметр | 60 мм |
| Длина в свободном состоянии | 206 мм |
| Наружный диаметр | 96 мм |
| Масса | 4,68 кг |
| Средний диаметр витка | 78 мм |
| Индекс навивки | 4,3 |
Где применяется
- защита котлов и сосудов под давлением
- трубопроводы и технологические ёмкости
- предохранительные клапаны СППК и СППКР
Индекс навивки 4,3 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Подбор по номеру. Каждый номер соответствует своему диапазону давления настройки и типоразмеру клапана. Заменять пружину на соседний номер нельзя: клапан перестанет срабатывать при заданном давлении. Сверяйтесь с паспортом клапана.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Если номер неизвестен, сообщите марку клапана и давление настройки — подберём по спецификации.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 4,3. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Главное — не превышать рабочий ход: при деформации сверх расчётной в металле накапливается остаточная осадка. Дальше идут перекос при монтаже, коррозия, перегрев и повреждения поверхности витков — усталостная трещина почти всегда начинается с забоины или риски.
Да, изготавливаем по чертежу, образцу или размерам посадочного места. Достаточно прислать эскиз или саму деталь. Наценки за нестандартный типоразмер нет.
65Г дешевле остальных, но склонна к закалочным трещинам — её берут там, где поломка не критична. 60С2А идёт на пружины I–II класса, но ограничена по прокаливаемости при сечении свыше 20 мм; для крупных сечений применяют 60С2ХФА. 51ХФА теплоустойчивее, 12Х18Н10Т стойка к коррозии.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 18
- Наружный диаметр пружины
- 96
- Длина пружины
- 206
