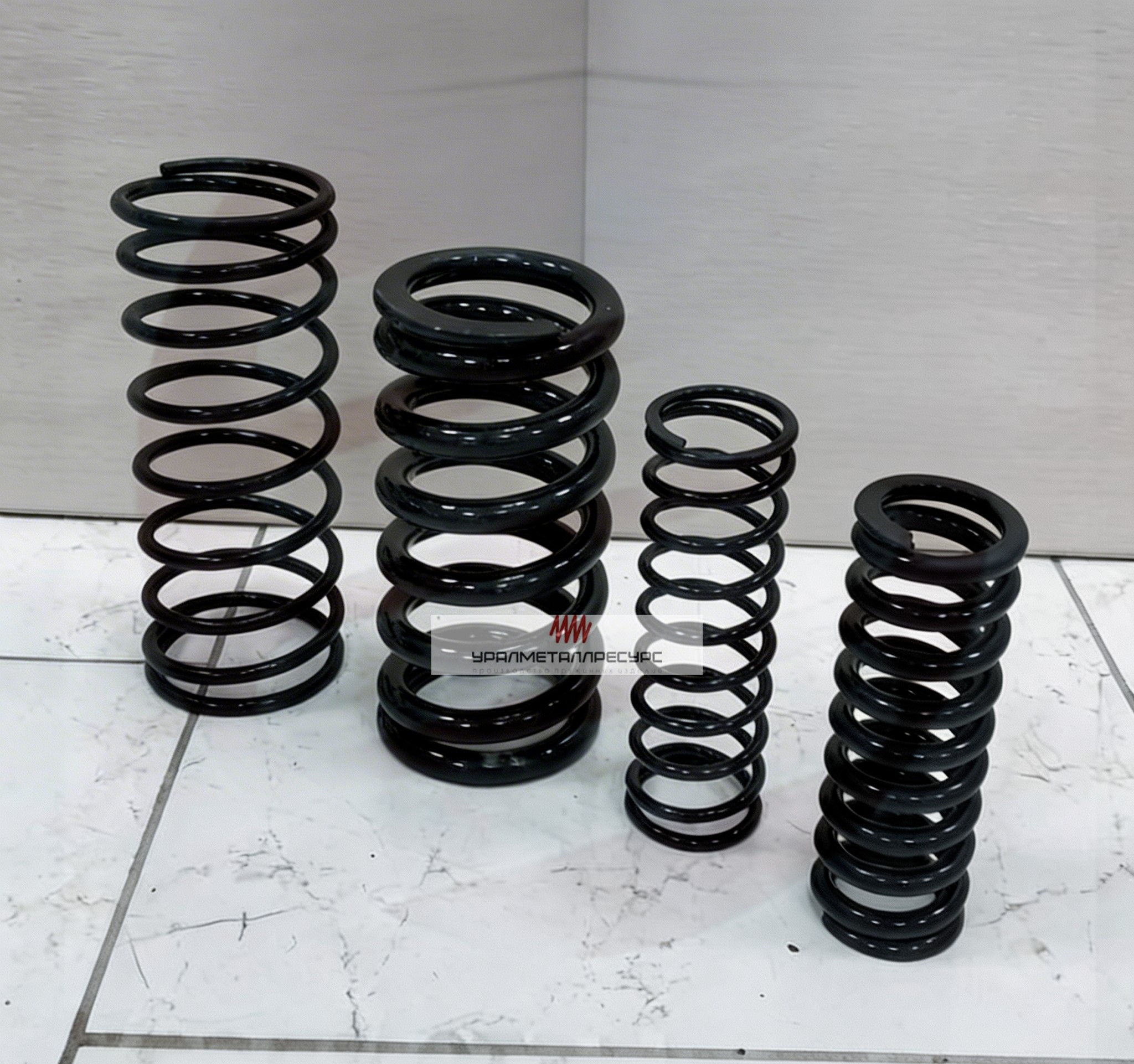

Пружина сжатия СППК №41
Пружина сжатия СППК №41
Пружина №41 для предохранительного клапана СППК: пруток 19 мм, внутренний диаметр 52 мм, длина 206 мм. Наружный диаметр 90 мм, масса 4,75 кг. Для трубопроводов и технологических ёмкостей. Отгрузка от одной штуки, доставка по России.
Пружина №41 для предохранительного клапана СППК. Задаёт давление настройки предохранительного клапана: номер пружины определяет диапазон, на который клапан регулируется. Диаметр прутка 19 мм, внутренний диаметр 52 мм, свободная длина 206 мм.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 19 мм |
| Внутренний диаметр | 52 мм |
| Длина в свободном состоянии | 206 мм |
| Наружный диаметр | 90 мм |
| Масса | 4,75 кг |
| Средний диаметр витка | 71 мм |
| Индекс навивки | 3,7 |
Где применяется
- трубопроводы и технологические ёмкости
- предохранительные клапаны СППК и СППКР
- защита котлов и сосудов под давлением
Индекс навивки 3,7 — витки плотные относительно проволоки, такая пружина жёсткая и требовательна к точности навивки.
Подбор по номеру. Каждый номер соответствует своему диапазону давления настройки и типоразмеру клапана. Заменять пружину на соседний номер нельзя: клапан перестанет срабатывать при заданном давлении. Сверяйтесь с паспортом клапана.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Если номер неизвестен, сообщите марку клапана и давление настройки — подберём по спецификации.
Марка подбирается под условия работы: для обычных условий применяют углеродистую и легированную пружинную сталь, для влажных и агрессивных сред — коррозионностойкую. Уточните условия эксплуатации, и мы предложим подходящее исполнение.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 3,7. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при регулярной потребности выгоднее брать запас. Доставка по России.
Главное — не превышать рабочий ход: при деформации сверх расчётной в металле накапливается остаточная осадка. Дальше идут перекос при монтаже, коррозия, перегрев и повреждения поверхности витков — усталостная трещина почти всегда начинается с забоины или риски.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 19
- Наружный диаметр пружины
- 90
- Длина пружины
- 206
