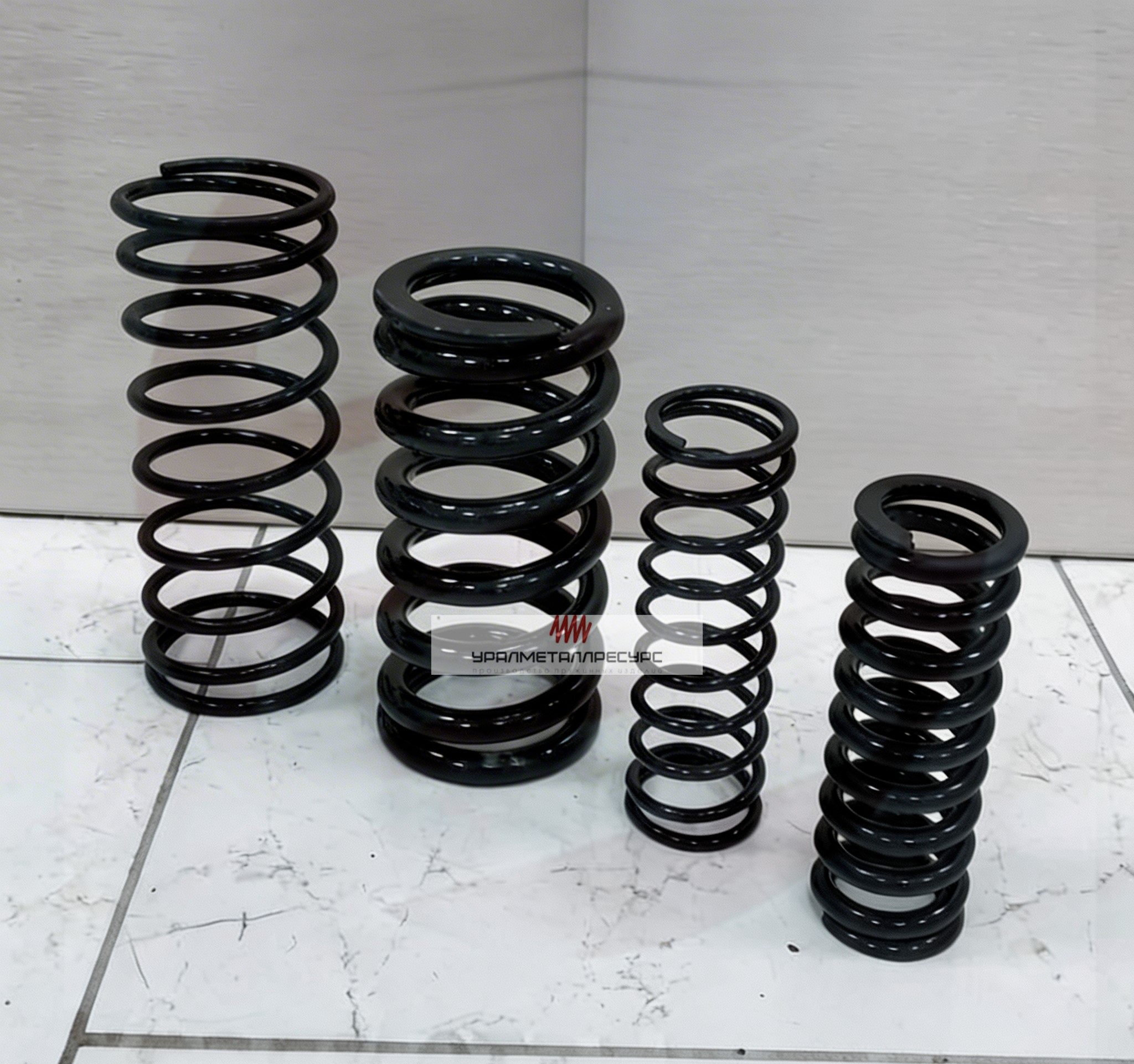

Пружина сжатия СППК №52
Пружина сжатия СППК №52
Пружина №52 для предохранительного клапана СППК: пруток 9 мм, внутренний диаметр 88 мм, длина 260 мм. Наружный диаметр 106 мм, масса 1,53 кг. Для защиты котлов и сосудов под давлением. В наличии и под заказ, отгрузка от одной штуки.
Пружина №52 для предохранительного клапана СППК. Задаёт давление настройки предохранительного клапана: номер пружины определяет диапазон, на который клапан регулируется. Диаметр прутка 9 мм, внутренний диаметр 88 мм, свободная длина 260 мм.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 9 мм |
| Внутренний диаметр | 88 мм |
| Длина в свободном состоянии | 260 мм |
| Наружный диаметр | 106 мм |
| Масса | 1,53 кг |
| Средний диаметр витка | 97 мм |
| Индекс навивки | 10,8 |
Где применяется
- защита котлов и сосудов под давлением
- трубопроводы и технологические ёмкости
- предохранительные клапаны СППК и СППКР
Индекс навивки 10,8 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Подбор по номеру. Каждый номер соответствует своему диапазону давления настройки и типоразмеру клапана. Заменять пружину на соседний номер нельзя: клапан перестанет срабатывать при заданном давлении. Сверяйтесь с паспортом клапана.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Если номер неизвестен, сообщите марку клапана и давление настройки — подберём по спецификации.
65Г дешевле остальных, но склонна к закалочным трещинам — её берут там, где поломка не критична. 60С2А идёт на пружины I–II класса, но ограничена по прокаливаемости при сечении свыше 20 мм; для крупных сечений применяют 60С2ХФА. 51ХФА теплоустойчивее, 12Х18Н10Т стойка к коррозии.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
Да, изготавливаем по чертежу, образцу или размерам посадочного места. Достаточно прислать эскиз или саму деталь. Наценки за нестандартный типоразмер нет.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Жёсткость определяется числом рабочих витков, а оно по трём габаритным размерам не восстанавливается: при одинаковых диаметрах и длине пружины с разным шагом дают разное усилие. Сообщите нужное усилие на заданном ходе, и мы подберём или изготовим пружину.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 10,8. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 9
- Наружный диаметр пружины
- 106
- Длина пружины
- 260
