Пружина манжетная 0,8*5,6*830
Пружина манжетная 0,8*5,6*830

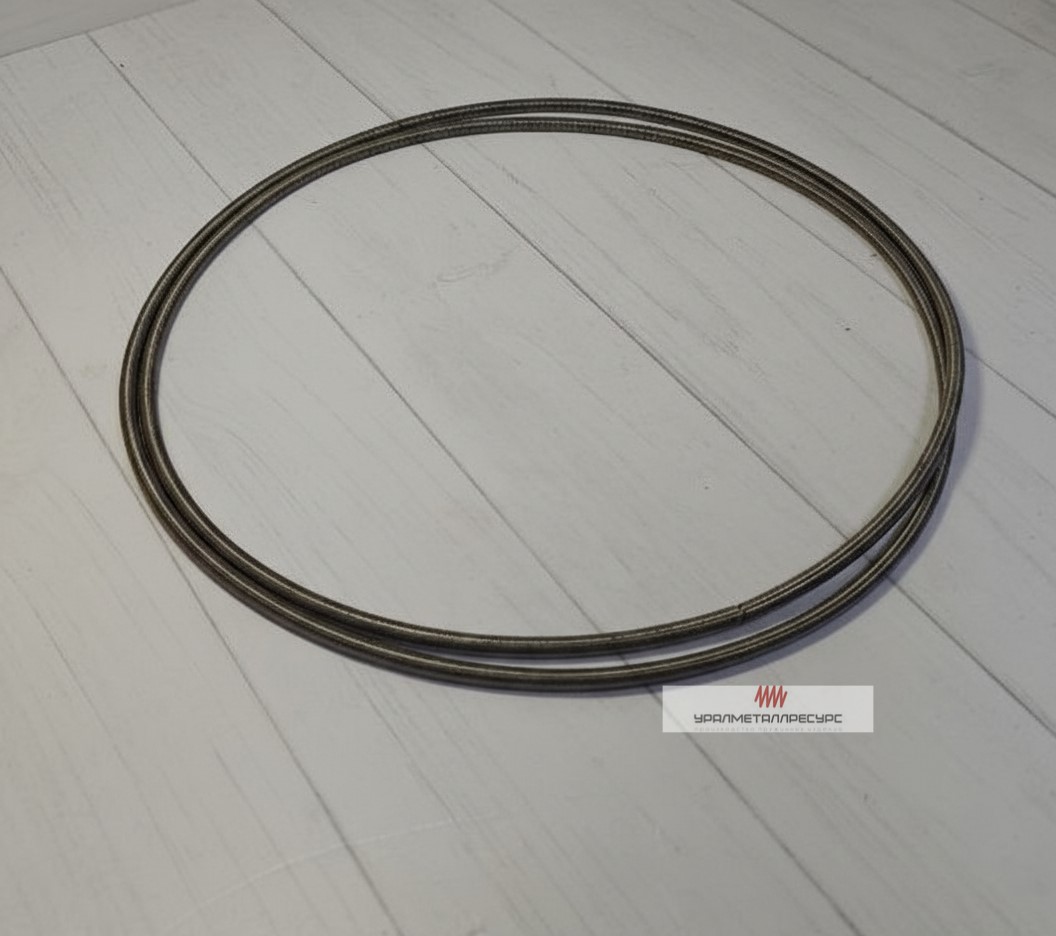

Манжетная пружина (пружина сальника) 0,8*5,6*830 мм. Диаметр проволоки 0,8 мм, наружный диаметр 5,6 мм, длина в свободном состоянии 830 мм, диаметр кольца около 264,2 мм. Для ремонтных комплектов уплотнений.
Манжетная пружина (пружина сальника) размером 0,8*5,6*830 мм. Поджимает уплотнительную кромку манжеты к валу, компенсируя износ резины, тепловые деформации и небольшой эксцентриситет.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр проволоки | 0,8 мм |
| Наружный диаметр | 5,6 мм |
| Длина (периметр) в свободном состоянии | 830 мм |
| Диаметр кольца в замкнутом виде | ≈ 264,2 мм |
| Внутренний диаметр витка | 4 мм |
| Средний диаметр витка | 4,8 мм |
| Индекс навивки | 6 |
Диаметр кольца посчитан как длина, делённая на π, и приведён справочно: конический конец заходит внутрь противоположного, поэтому фактическое кольцо чуть меньше. Подбирайте по канавке манжеты.
Где применяется
- ремонтные комплекты уплотнений
- манжеты коленчатых валов и приводных осей
- поджим уплотнительных манжет к валу
Витки навиты вплотную, без межвиткового зазора: давление на кромку распределяется равномерно по всей окружности. Индекс навивки 6 в рабочем диапазоне 4–12: кольцо растягивается при монтаже без риска повредить витки и держит стабильный поджим.
Размерные ряды манжетных пружин задают ОСТ 3805146-78 и ОСТ 28014-78, проволоку — ГОСТ 9389-75, сами манжеты с пружинным поджатием — ГОСТ 8752-89.
О радиальном усилии. Поджим зависит от числа витков и натяжения при навивке и по габаритам не определяется. Сообщите диаметр вала и тип манжеты — подберём или изготовим по образцу.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам канавки манжеты.
Да, изготавливаем по чертежу, образцу или размерам канавки манжеты: диаметр проволоки, размер кольца, плотность навивки и материал задаёт заказчик. Наценки за нестандартный типоразмер нет, достаточно прислать эскиз или саму деталь.
Манжету с пружиной надевают через направляющую гильзу или оправку, чтобы кромка не цепляла шлицы и резьбу вала. Кольцо укладывают в канавку равномерно по всей окружности, без перекручивания и локального натяжения витков. После сборки вал проворачивают рукой и проверяют, нет ли заеданий.
Размерные ряды пружин для армированных манжет валов строятся по ОСТ 3805146-78 и ОСТ 28014-78, проволока — по ГОСТ 9389-75. Сами манжеты с пружинным поджатием регламентирует ГОСТ 8752-89: он задаёт конструкцию и требования к уплотнению, в которое встаёт пружина.
Она постоянно поджимает уплотняющую кромку манжеты к валу: компенсирует износ резины, тепловые деформации и небольшую несоосность. Без пружины кромка со временем перестаёт плотно облегать вал — появляются подтёки смазки, а внутрь узла попадают пыль и грязь.
Технически можно, если резина не изношена, а посадочное место цело. На практике уплотнение чаще меняют целиком: первопричина протечки обычно в резиновой кромке, а не в пружине, и новое кольцо со старой манжетой герметичности не гарантирует.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 6. Для манжетной пружины он показывает, насколько легко кольцо растягивается при монтаже. Рабочий диапазон 4–12: ниже проволока перегружена при навивке, выше кольцо становится мягким и хуже держит поджим.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 0,8
- Наружный диаметр пружины
- 5,6
- Длина пружины
- 830
