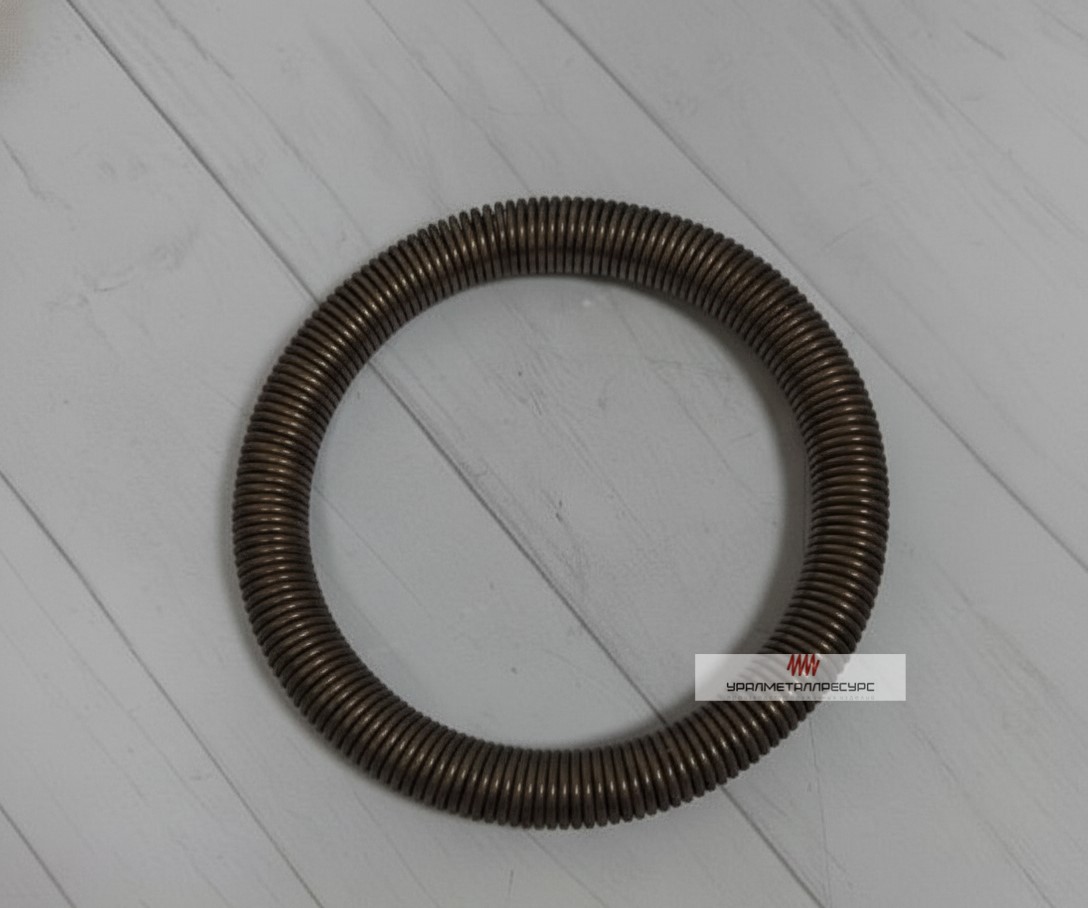

Пружина манжетная 1,5*12*260
Пружина манжетная 1,5*12*260
Манжетная пружина 1,5*12*260 мм. Поджимает уплотнительную кромку манжеты к валу. Диаметр проволоки 1,5 мм, наружный диаметр 12 мм, длина в свободном состоянии 260 мм, диаметр кольца около 82,8 мм. Для манжет коленчатых валов и приводных осей.
Манжетная пружина (пружина сальника) размером 1,5*12*260 мм. Поджимает уплотнительную кромку манжеты к валу, компенсируя износ резины, тепловые деформации и небольшой эксцентриситет.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр проволоки | 1,5 мм |
| Наружный диаметр | 12 мм |
| Длина (периметр) в свободном состоянии | 260 мм |
| Диаметр кольца в замкнутом виде | ≈ 82,8 мм |
| Внутренний диаметр витка | 9 мм |
| Средний диаметр витка | 10,5 мм |
| Индекс навивки | 7 |
Диаметр кольца посчитан как длина, делённая на π, и приведён справочно: конический конец заходит внутрь противоположного, поэтому фактическое кольцо чуть меньше. Подбирайте по канавке манжеты.
Где применяется
- манжеты коленчатых валов и приводных осей
- поджим уплотнительных манжет к валу
- сальниковые узлы насосов и редукторов
Витки навиты вплотную, без межвиткового зазора: давление на кромку распределяется равномерно по всей окружности. Индекс навивки 7 в рабочем диапазоне 4–12: кольцо растягивается при монтаже без риска повредить витки и держит стабильный поджим.
Размерные ряды манжетных пружин задают ОСТ 3805146-78 и ОСТ 28014-78, проволоку — ГОСТ 9389-75, сами манжеты с пружинным поджатием — ГОСТ 8752-89.
О радиальном усилии. Поджим зависит от числа витков и натяжения при навивке и по габаритам не определяется. Сообщите диаметр вала и тип манжеты — подберём или изготовим по образцу.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам канавки манжеты.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 7. Для манжетной пружины он показывает, насколько легко кольцо растягивается при монтаже. Рабочий диапазон 4–12: ниже проволока перегружена при навивке, выше кольцо становится мягким и хуже держит поджим.
Из диаметра и марки проволоки (нержавеющая дороже углеродистой), размера кольца, плотности навивки и объёма партии. Отдельно считается изготовление по индивидуальному чертежу. Пришлите размер и количество — менеджер посчитает под вашу партию.
Манжету с пружиной надевают через направляющую гильзу или оправку, чтобы кромка не цепляла шлицы и резьбу вала. Кольцо укладывают в канавку равномерно по всей окружности, без перекручивания и локального натяжения витков. После сборки вал проворачивают рукой и проверяют, нет ли заеданий.
Ни сварка, ни пайка не нужны: конический конец вкручивается внутрь противоположного и держится за счёт фрикционного зацепления. Соединение выдерживает рабочие радиальные нагрузки и не расходится, когда кольцо растягивают при надевании на вал.
Признаки — подтекание масла или рабочей жидкости через уплотнение, падение давления в системе, соскочившее или лопнувшее кольцо. Типовые причины: коррозия у незащищённой стали, усталость от циклических нагрузок, абразивный износ от твёрдых частиц и ползучесть при длительном нагреве.
Да, и то и другое подбирается под задачу. Более плотная навивка даёт равномерное давление и запас упругости — это важно при вязких смазках и перепаде давления. Направление витков выбирают по геометрии узла и удобству сборки.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 1,5
- Наружный диаметр пружины
- 12
- Длина пружины
- 260
