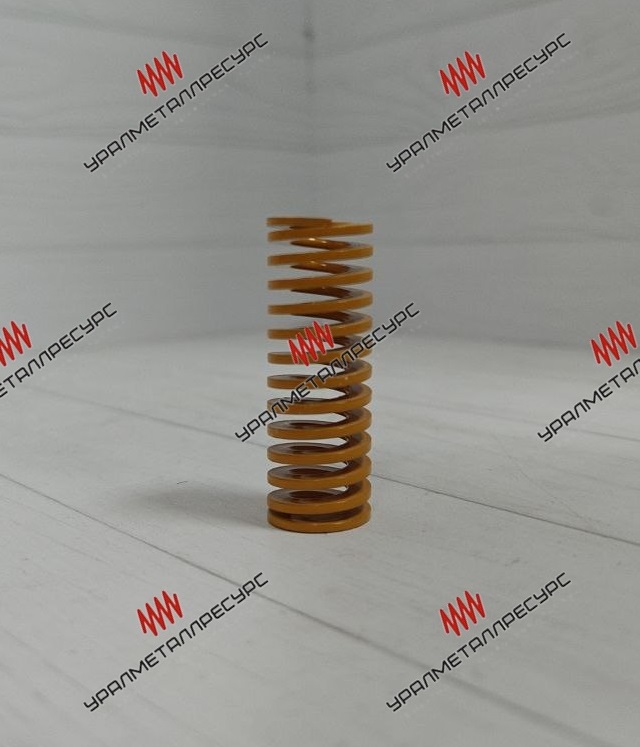

Инструментальная пружина JIS желтая-сверхлегкая 20*55
Инструментальная пружина JIS желтая-сверхлегкая 20*55
Штамповая пружина сжатия SF 20*55 мм: стандарт JIS B 5012, сверхлёгкой нагрузки, жёлтая маркировка. Внутренний диаметр 11 мм, жёсткость 11,4 Н/мм, усилие до 314 Н, сечение проволоки 4*1,7 мм. Для возвратных узлов приспособлений.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 20 мм, внутренний 11 мм, свободная длина 55 мм, жёсткость 11,4 Н/мм. Сечение проволоки 4×1,7 мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Ресурс |
|---|---|---|
| 22 мм (40 %) | 251 Н | 1 000 000 циклов |
| 24,8 мм (45 %) | 283 Н | 500 000 циклов |
| 27,5 мм (50 %) | 314 Н | 300 000 циклов |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- прижимные плиты небольших штампов
- возвратные механизмы приспособлений
- фиксация подвижных упоров
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±1 %. Навивка правая.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Жёлтый цвет в стандарте JIS B 5012 обозначает сверхлёгкую нагрузку, серию SF. Окраска — быстрый способ различить класс нагрузки на складе и в оснастке, не сверяясь с чертежом. Жёсткость этого типоразмера — 11,4 Н/мм.
Свободная длина подбирается так, чтобы рабочий ход укладывался в допустимую долю от неё. У этой серии предельный ход составляет 50 % от длины, то есть для 55 мм это 27,5 мм. Чем длиннее пружина при том же ходе, тем меньше напряжения и выше ресурс.
Сама пружина в смазке не нуждается — смазывают направляющую, чтобы убрать трение о витки. Избыток масла вреден: он собирает окалину и абразив между витками. Куда важнее держать пружину чистой и защищённой от коррозии.
Главный фактор — доля рабочего хода от свободной длины. Дальше идут перекос при монтаже, температура, загрязнение между витками и коррозия. Диаметр проволоки и число витков задают жёсткость, но на ресурс влияют через величину напряжений, а не сами по себе.
В параллельной установке жёсткости складываются, поэтому набрать нужное усилие несколькими пружинами можно. Но смешивать разные серии в одной группе не стоит: они выработают ресурс неравномерно, нагрузка перераспределится, и плита начнёт перекашиваться.
Работа на предельном ходе 27,5 мм даёт максимальное усилие, но и минимальный ресурс — 300 000 циклов. Если усилие совпадает с предельным, разумнее взять пружину большего диаметра или более тяжёлой серии и работать на меньшем ходе: ресурс вырастет в несколько раз.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 4,4*1,75
- Наружный диаметр пружины
- 20
- Длина пружины
- 55
