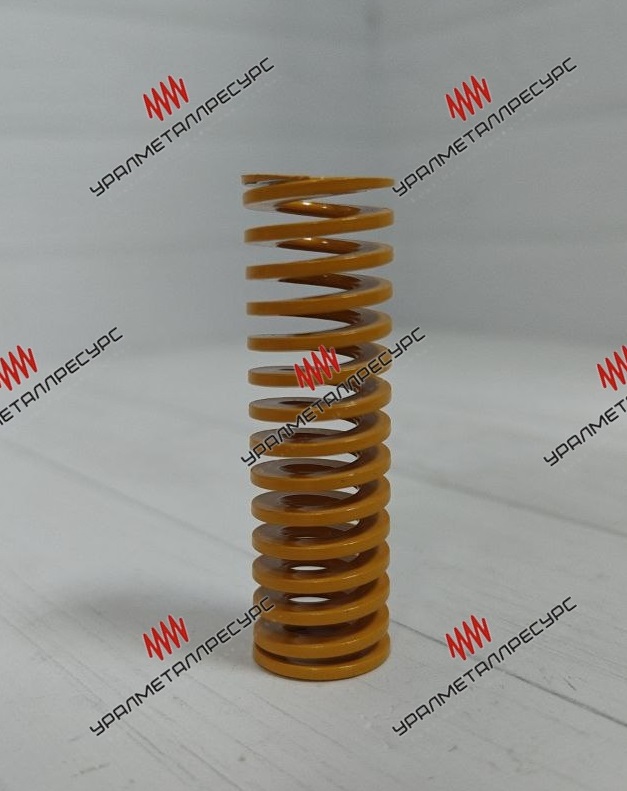

Инструментальная пружина JIS желтая-сверхлегкая 20*65
Инструментальная пружина JIS желтая-сверхлегкая 20*65
Штамповая пружина сжатия SF 20*65 мм: стандарт JIS B 5012, сверхлёгкой нагрузки, жёлтая маркировка. Внутренний диаметр 11 мм, жёсткость 9,6 Н/мм, усилие до 312 Н, сечение проволоки 4*1,7 мм. Для прижимных плит и возвратных механизмов.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 20 мм, внутренний 11 мм, свободная длина 65 мм, жёсткость 9,6 Н/мм. Сечение проволоки 4×1,7 мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Ресурс |
|---|---|---|
| 26 мм (40 %) | 250 Н | 1 000 000 циклов |
| 29,2 мм (45 %) | 280 Н | 500 000 циклов |
| 32,5 мм (50 %) | 312 Н | 300 000 циклов |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- прижимные плиты небольших штампов
- возвратные механизмы приспособлений
- фиксация подвижных упоров
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±1 %. Навивка правая.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Цвет задаёт только класс нагрузки. Внутри класса жёсткость определяется диаметром и длиной: чем больше диаметр и короче пружина, тем она жёстче. У этого типоразмера 20×65 мм жёсткость 9,6 Н/мм, у более длинной пружины того же цвета она будет меньше.
Работа на предельном ходе 32,5 мм даёт максимальное усилие, но и минимальный ресурс — 300 000 циклов. Если усилие совпадает с предельным, разумнее взять пружину большего диаметра или более тяжёлой серии и работать на меньшем ходе: ресурс вырастет в несколько раз.
Свободная длина подбирается так, чтобы рабочий ход укладывался в допустимую долю от неё. У этой серии предельный ход составляет 50 % от длины, то есть для 65 мм это 32,5 мм. Чем длиннее пружина при том же ходе, тем меньше напряжения и выше ресурс.
Отдельно вычитать их не требуется. Каталожная жёсткость и допустимый ход уже учитывают конструкцию торцов, поэтому расчёт ведут от свободной длины 65 мм. Торцы у инструментальных пружин поджаты и отшлифованы — это даёт опорную плоскость и правильную передачу нагрузки.
Измерьте свободную длину — должно быть 65 мм — и наружный диаметр 20 мм. Осмотрите витки на задиры и сколы покрытия, проверьте, что торцы ровные и пружина стоит на плоскости без завала. Допуск по нагрузке у инструментальных пружин составляет ±10 %.
Практика — привязывать осмотр к плановому обслуживанию оснастки и к счётчику циклов. Контролируют свободную длину: её уменьшение более чем на несколько процентов означает, что пружина отработала. Внеплановый осмотр нужен после любого заклинивания или удара по плите.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 4,4*1,75
- Наружный диаметр пружины
- 20
- Длина пружины
- 65
