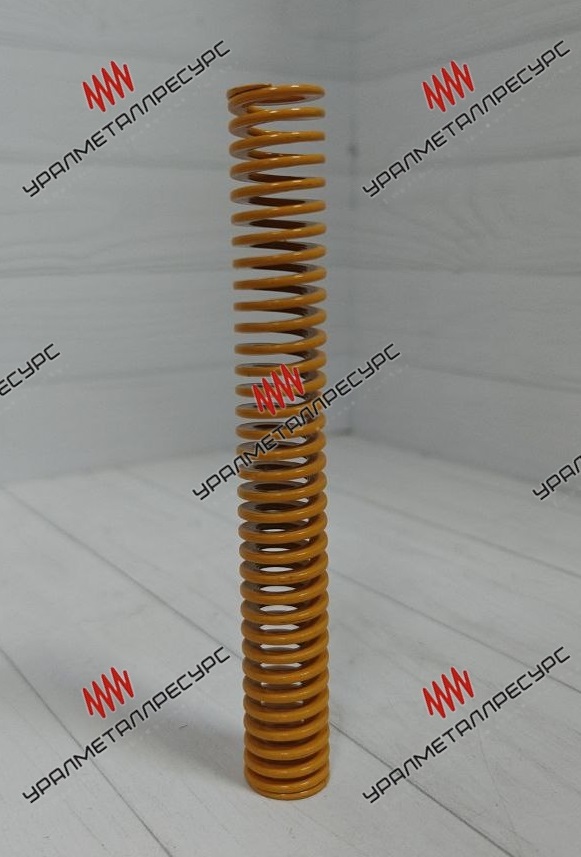

Инструментальная пружина JIS желтая-сверхлегкая 20*150
Инструментальная пружина JIS желтая-сверхлегкая 20*150
Штамповая пружина сжатия SF 20*150 мм: стандарт JIS B 5012, сверхлёгкой нагрузки, жёлтая маркировка. Внутренний диаметр 11 мм, жёсткость 4,2 Н/мм, усилие до 315 Н, сечение проволоки 4*1,7 мм. Для прижимных плит и возвратных механизмов.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 20 мм, внутренний 11 мм, свободная длина 150 мм, жёсткость 4,2 Н/мм. Сечение проволоки 4×1,7 мм.
Рабочий ход и ресурс
| Рабочий ход | Усилие | Ресурс |
|---|---|---|
| 60 мм (40 %) | 252 Н | 1 000 000 циклов |
| 67,5 мм (45 %) | 284 Н | 500 000 циклов |
| 75 мм (50 %) | 315 Н | 300 000 циклов |
Усилие считается как жёсткость, умноженная на ход: чем меньше рабочий ход, тем выше ресурс пружины.
Где применяется
- прижимные плиты небольших штампов
- возвратные механизмы приспособлений
- фиксация подвижных упоров
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±1 %. Навивка правая.
Отношение длины к диаметру 7.5 — при монтаже нужна направляющая, штифт или гильза, иначе под нагрузкой пружина потеряет устойчивость.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Цвет задаёт только класс нагрузки. Внутри класса жёсткость определяется диаметром и длиной: чем больше диаметр и короче пружина, тем она жёстче. У этого типоразмера 20×150 мм жёсткость 4,2 Н/мм, у более длинной пружины того же цвета она будет меньше.
Отдельно вычитать их не требуется. Каталожная жёсткость и допустимый ход уже учитывают конструкцию торцов, поэтому расчёт ведут от свободной длины 150 мм. Торцы у инструментальных пружин поджаты и отшлифованы — это даёт опорную плоскость и правильную передачу нагрузки.
С ростом температуры модуль упругости падает, а склонность к релаксации растёт: пружина отдаёт меньшее усилие и быстрее теряет свободную длину. Для горячей штамповки и нагреваемых пресс-форм предельную рабочую температуру нужно согласовывать отдельно — она зависит от материала.
Плиту разводят равномерно, без перекоса, чтобы группа пружин разгружалась одновременно. Поддевать витки инструментом нельзя: забоина на поверхности становится очагом усталостной трещины, даже если пружина внешне цела.
Одиночная замена в отработавшей группе создаёт разницу усилий: новая пружина жёстче просевших соседок и берёт на себя больше нагрузки. В ответственных узлах комплект меняют целиком, в некритичных допустима замена одной, если остальные ещё не потеряли свободную длину.
Чаще всего из-за превышения допустимого хода: для этого типоразмера предел — 75 мм. Также просадку вызывают перегрев, работа с перекосом и удары при смыкании витков. Небольшая усадка в первые циклы нормальна, дальнейшая — признак неверного подбора.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 4,4*1,75
- Наружный диаметр пружины
- 20
- Длина пружины
- 150
