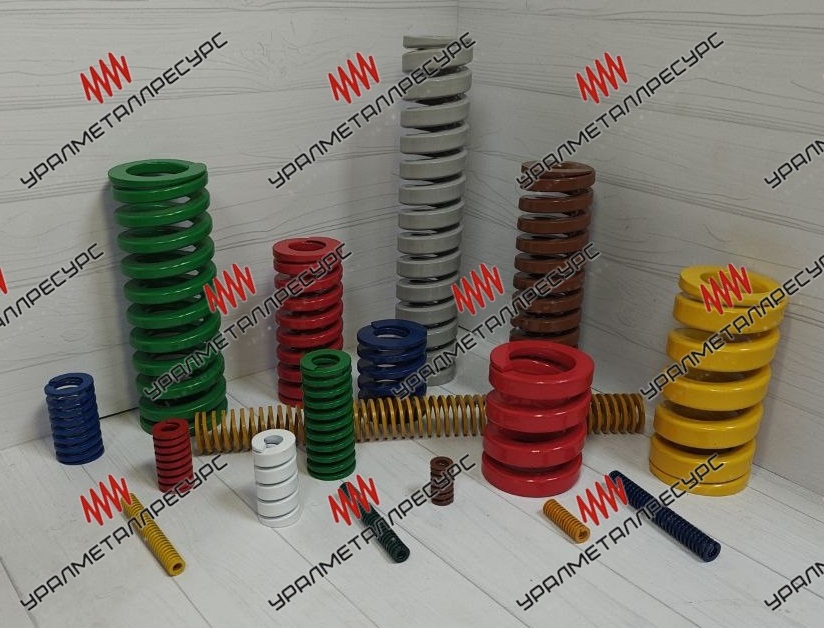

Инструментальная пружина JIS желтая-сверхлегкая 30*95
Инструментальная пружина JIS желтая-сверхлегкая 30*95
Штамповая пружина сжатия SF 30*95 мм: стандарт JIS B 5012, сверхлёгкой нагрузки, жёлтая маркировка. Внутренний диаметр 16 мм, сечение проволоки 6*2,7 мм. Для прижимных плит и возвратных механизмов.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия SF по стандарту JIS B 5012, жёлтая маркировка — сверхлёгкая нагрузка. Наружный диаметр 30 мм, внутренний 16 мм, свободная длина 95 мм. Сечение проволоки 6×2,7 мм.
Жёсткость и допустимый рабочий ход для этого типоразмера уточняйте у менеджера: позиция не входит в стандартные нагрузочные таблицы JIS B 5012. Подберём ближайший каталожный аналог по посадочному месту и требуемому усилию.
Где применяется
- прижимные плиты небольших штампов
- возвратные механизмы приспособлений
- фиксация подвижных упоров
Допуск по нагрузке ±10 %, перпендикулярность торцов не более 2°, допуск свободной длины ±1 %. Навивка правая.
Внимание. Жёлтый цвет в JIS B 5012 означает сверхлёгкая нагрузку, а в ISO 10243 — сверхтяжёлую нагрузку XH. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Только по цвету — нельзя. Жёлтый пружина по JIS B 5012 — это сверхлёгкая нагрузка, а тот же цвет в ISO 10243 означает сверхтяжёлую нагрузку XH. Шкалы двух стандартов частично противоположны, поэтому при заказе и замене всегда сверяйте серию и стандарт, а не только окраску.
Усилие равно жёсткости, умноженной на величину сжатия: F = c × f. Жёсткость берут из каталога, сжатие измеряют от свободной длины. Перевод в килограммы-силы: 1 кгс приблизительно равен 9,8 Н. Расчёт верен, пока пружина работает в пределах допустимого хода.
Сама пружина в смазке не нуждается — смазывают направляющую, чтобы убрать трение о витки. Избыток масла вреден: он собирает окалину и абразив между витками. Куда важнее держать пружину чистой и защищённой от коррозии.
Измерьте свободную длину — должно быть 95 мм — и наружный диаметр 30 мм. Осмотрите витки на задиры и сколы покрытия, проверьте, что торцы ровные и пружина стоит на плоскости без завала. Допуск по нагрузке у инструментальных пружин составляет ±10 %.
Плиту разводят равномерно, без перекоса, чтобы группа пружин разгружалась одновременно. Поддевать витки инструментом нельзя: забоина на поверхности становится очагом усталостной трещины, даже если пружина внешне цела.
С ростом температуры модуль упругости падает, а склонность к релаксации растёт: пружина отдаёт меньшее усилие и быстрее теряет свободную длину. Для горячей штамповки и нагреваемых пресс-форм предельную рабочую температуру нужно согласовывать отдельно — она зависит от материала.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 6,4*2,5
- Наружный диаметр пружины
- 30
- Длина пружины
- 95
- Количество витков N1
- 16
