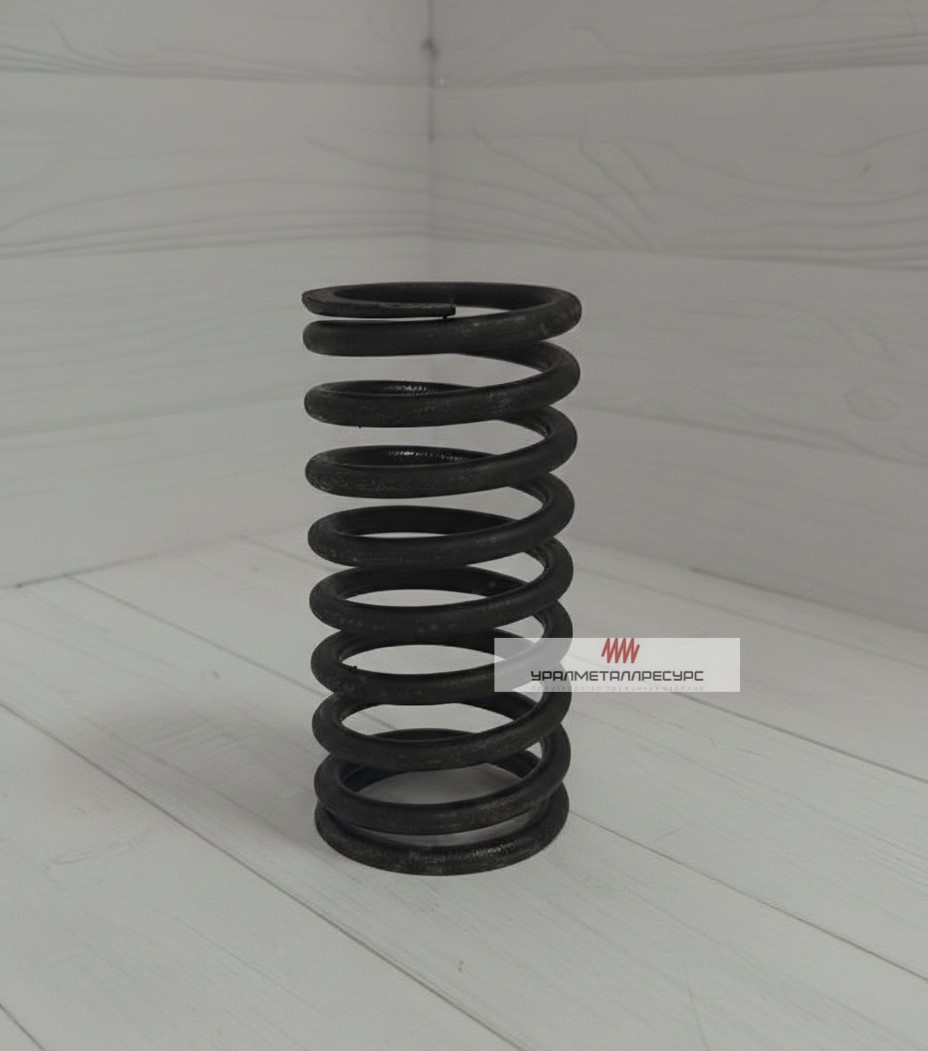

Пружина сжатия 6*54,4*110
Пружина сжатия 6*54,4*110
Пружина сжатия 6*54,4*110 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины. Диаметр проволоки 6 мм, внутренний диаметр 42,4 мм, индекс навивки 8,1. Для клапанных и золотниковых узлов. Отгрузка от одной штуки, доставка по России.
Пружина сжатия размером 6*54,4*110 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 6 мм |
| Наружный диаметр | 54,4 мм |
| Длина в свободном состоянии | 110 мм |
| Внутренний диаметр | 42,4 мм |
| Средний диаметр витка | 48,4 мм |
| Индекс навивки | 8,1 |
Где применяется
- клапанные и золотниковые узлы
- прижимные и фиксирующие устройства
- амортизация и гашение вибраций
Индекс навивки 8,1 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Да, изготавливаем по чертежу, образцу или размерам посадочного места. Достаточно прислать эскиз или саму деталь. Наценки за нестандартный типоразмер нет.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 8,1. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Внутренний диаметр 42,4 мм, наружный 54,4 мм. Направляющий стержень берут на несколько десятых меньше внутреннего диаметра, отверстие — на столько же больше наружного: под нагрузкой витки расходятся, и посадка без зазора приводит к задирам.
Жёсткость c = G·d&sup4; / (8·D³·n): G — модуль сдвига, d — диаметр проволоки, D — средний диаметр витка, n — число рабочих витков. Касательное напряжение τ = 8·F·D / (π·d³) не должно превышать допустимого для марки стали. Если образец уже есть, быстрее измерить усилие при рабочем сжатии, чем восстанавливать размеры расчётом.
Главное — не превышать рабочий ход: при деформации сверх расчётной в металле накапливается остаточная осадка. Дальше идут перекос при монтаже, коррозия, перегрев и повреждения поверхности витков — усталостная трещина почти всегда начинается с забоины или риски.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 6
- Наружный диаметр пружины
- 54,4
- Длина пружины
- 110
- Количество витков N1
- 9,5
