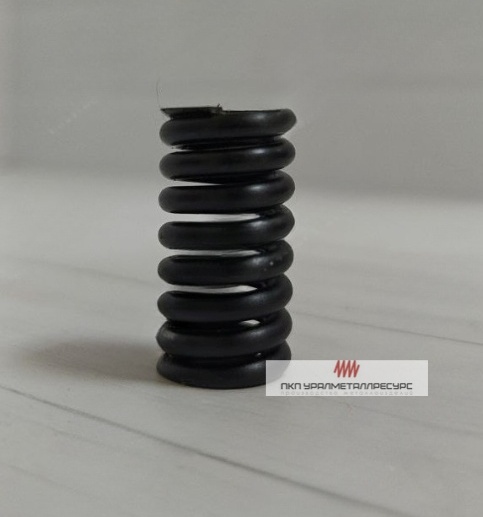

Пружина сжатия 3,5*18*34,5
Пружина сжатия 3,5*18*34,5
Пружина сжатия, типоразмер 3,5*18*34,5 мм. Диаметр проволоки 3,5 мм, внутренний диаметр 11 мм, индекс навивки 4,1. Для амортизации и гашения вибраций. Изготовим по образцу или чертежу, отгрузка от одной штуки.
Пружина сжатия размером 3,5*18*34,5 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 3,5 мм |
| Наружный диаметр | 18 мм |
| Длина в свободном состоянии | 34,5 мм |
| Внутренний диаметр | 11 мм |
| Средний диаметр витка | 14,5 мм |
| Индекс навивки | 4,1 |
Где применяется
- амортизация и гашение вибраций
- возвратные механизмы и толкатели
- клапанные и золотниковые узлы
Индекс навивки 4,1 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
Витки сомкнутся, и дальше пружина работает как сплошная втулка: усилие подскакивает мгновенно, а в металле остаётся осадка. Проверьте, что ход узла заканчивается раньше длины при сомкнутых витках. Если требуемое усилие достигается только на смыкании, типоразмер подобран неверно — нужна пружина с другим сечением проволоки.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при регулярной потребности выгоднее брать запас. Доставка по России.
Марка подбирается под условия работы: для обычных условий применяют углеродистую и легированную пружинную сталь, для влажных и агрессивных сред — коррозионностойкую. Уточните условия эксплуатации, и мы предложим подходящее исполнение.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 4,1. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Жёсткость c = G·d&sup4; / (8·D³·n): G — модуль сдвига, d — диаметр проволоки, D — средний диаметр витка, n — число рабочих витков. Касательное напряжение τ = 8·F·D / (π·d³) не должно превышать допустимого для марки стали. Если образец уже есть, быстрее измерить усилие при рабочем сжатии, чем восстанавливать размеры расчётом.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 3,5
- Наружный диаметр пружины
- 18
- Длина пружины
- 34,5
- Количество витков N1
- 8,5
