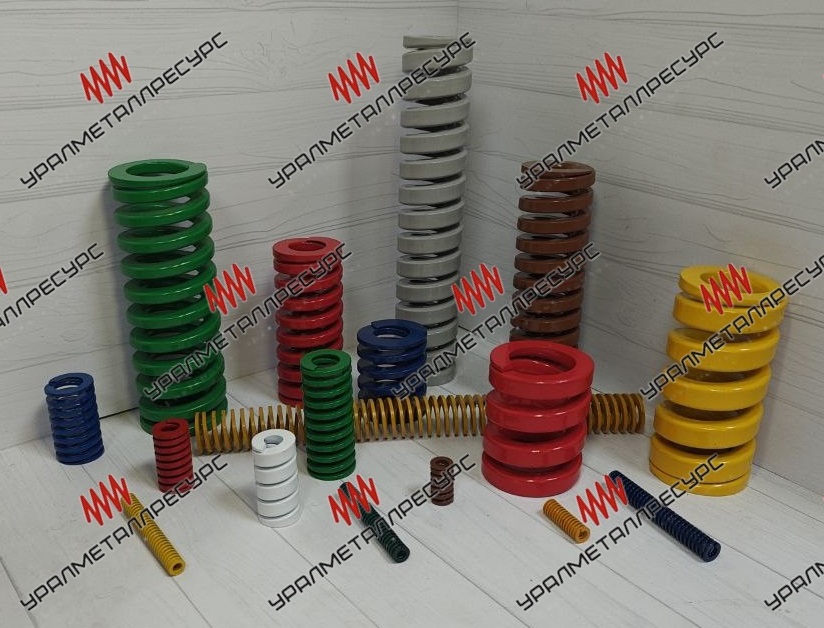

Инструментальная пружина ISO желтая-сверхтяжелая 63*178
Инструментальная пружина ISO желтая-сверхтяжелая 63*178
Штамповая пружина сжатия XH 63*178 мм: стандарт ISO 10243, сверхтяжёлой нагрузки, жёлтая маркировка. Внутренний диаметр 38 мм. Для штампов, где пакет пружин заменяют одной. Отгружаем от одной штуки, подберём аналог по образцу.
Пружина сжатия из проволоки прямоугольного сечения для штамповой оснастки. Серия XH по стандарту ISO 10243, жёлтая маркировка — сверхтяжёлая нагрузка. Наружный диаметр 63 мм, внутренний 38 мм, свободная длина 178 мм.
Жёсткость и допустимый рабочий ход для этого типоразмера уточняйте у менеджера: позиция не входит в стандартные нагрузочные таблицы ISO 10243. Подберём ближайший каталожный аналог по посадочному месту и требуемому усилию.
Где применяется
- тяжёлое кузнечно-прессовое оборудование
- штампы с предельной нагрузкой на пружину
- узлы, где пакет пружин заменяют одной
Посадочные размеры и цветовая маркировка соответствуют ISO 10243, поэтому пружина взаимозаменяема с изделиями других производителей того же класса нагрузки.
Внимание. Жёлтый цвет в ISO 10243 означает сверхтяжёлая нагрузку, а в JIS B 5012 — сверхлёгкую нагрузку SF. Сверяйте серию, а не только цвет.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Подберём аналог по образцу или размерам посадочного места.
Только по цвету — нельзя. Жёлтый пружина по ISO 10243 — это сверхтяжёлая нагрузка, а тот же цвет в JIS B 5012 означает сверхлёгкую нагрузку SF. Шкалы двух стандартов частично противоположны, поэтому при заказе и замене всегда сверяйте серию и стандарт, а не только окраску.
Свободная длина подбирается так, чтобы рабочий ход укладывался в допустимую долю от неё. У этой серии предельный ход составляет 25 % от длины, то есть для 178 мм это 44,5 мм. Чем длиннее пружина при том же ходе, тем меньше напряжения и выше ресурс.
Прямоугольное сечение заполняет тот же объём плотнее круглого, поэтому при одинаковом посадочном месте пружина развивает большее усилие и допускает больший ход до смыкания витков. Именно это отличает инструментальные пружины от обычных пружин сжатия.
Плиту разводят равномерно, без перекоса, чтобы группа пружин разгружалась одновременно. Поддевать витки инструментом нельзя: забоина на поверхности становится очагом усталостной трещины, даже если пружина внешне цела.
Производители применяют высокопрочную легированную пружинную сталь с дробеструйной обработкой и предварительной осадкой — это снижает рабочие напряжения и убирает просадку в первые циклы. Конкретную марку по вашей партии уточняйте у менеджера: она зависит от изготовителя.
Главный фактор — доля рабочего хода от свободной длины. Дальше идут перекос при монтаже, температура, загрязнение между витками и коррозия. Диаметр проволоки и число витков задают жёсткость, но на ресурс влияют через величину напряжений, а не сами по себе.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 11,4*15,5
- Наружный диаметр пружины
- 63
- Длина пружины
- 178
