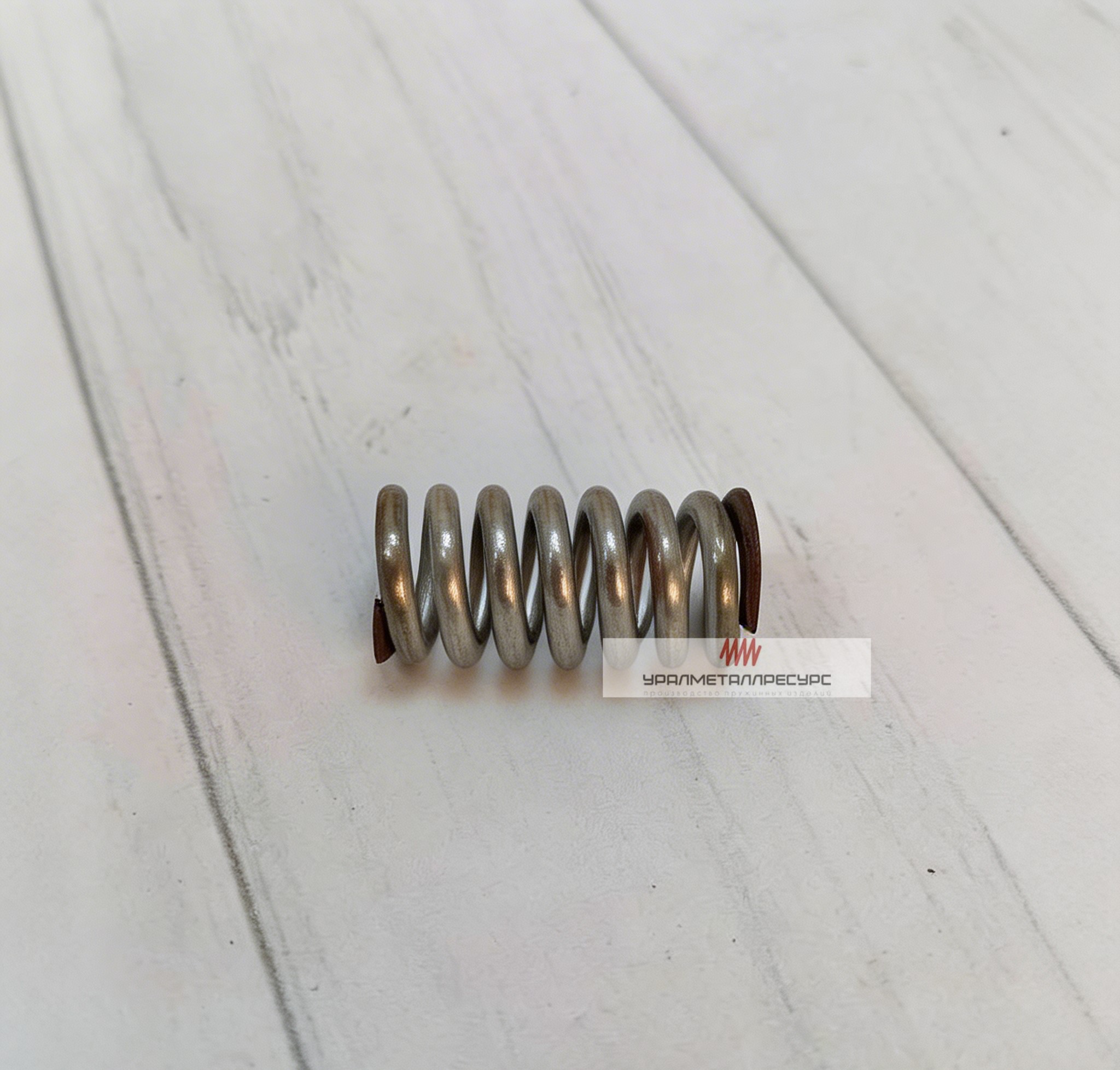

Пружина сжатия 2*12*19
Пружина сжатия 2*12*19
Пружина сжатия размером 2*12*19 мм. Диаметр проволоки 2 мм, внутренний диаметр 8 мм, индекс навивки 5. Для прижимных и фиксирующих устройств. В наличии и под заказ, отгрузка от одной штуки.
Пружина сжатия размером 2*12*19 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 2 мм |
| Наружный диаметр | 12 мм |
| Длина в свободном состоянии | 19 мм |
| Внутренний диаметр | 8 мм |
| Средний диаметр витка | 10 мм |
| Индекс навивки | 5 |
Где применяется
- прижимные и фиксирующие устройства
- амортизация и гашение вибраций
- возвратные механизмы и толкатели
Индекс навивки 5 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
При длительном удержании в сжатом положении напряжения частично релаксируют, и после разгрузки пружина не возвращается к исходной длине. Ускоряют процесс циклические нагрузки, коррозия витков и работа вблизи предела упругости. Заводской приём против ранней просадки — предварительная осадка: витки сжимают до смыкания и разгружают, характеристика стабилизируется.
Новая пружина жёстче просевших соседок и берёт на себя больше нагрузки, поэтому в ответственных узлах комплект меняют целиком. Одиночная замена допустима, если остальные пружины ещё не потеряли свободную длину.
Жёсткость c = G·d&sup4; / (8·D³·n): G — модуль сдвига, d — диаметр проволоки, D — средний диаметр витка, n — число рабочих витков. Касательное напряжение τ = 8·F·D / (π·d³) не должно превышать допустимого для марки стали. Если образец уже есть, быстрее измерить усилие при рабочем сжатии, чем восстанавливать размеры расчётом.
Навить виток на оправке несложно, сложности дальше. Проволоку толще 2 мм перед навивкой отжигают, оправку берут меньше нужного внутреннего диаметра из-за упругой отдачи, затем заготовку калят и стабилизируют — сжимают до смыкания витков на сутки-двое и шлифуют торцы. Без термообработки и стабилизации пружина теряет длину за первые же циклы.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 5. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Витки сомкнутся, и дальше пружина работает как сплошная втулка: усилие подскакивает мгновенно, а в металле остаётся осадка. Проверьте, что ход узла заканчивается раньше длины при сомкнутых витках. Если требуемое усилие достигается только на смыкании, типоразмер подобран неверно — нужна пружина с другим сечением проволоки.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 2
- Наружный диаметр пружины
- 12
- Длина пружины
- 19
