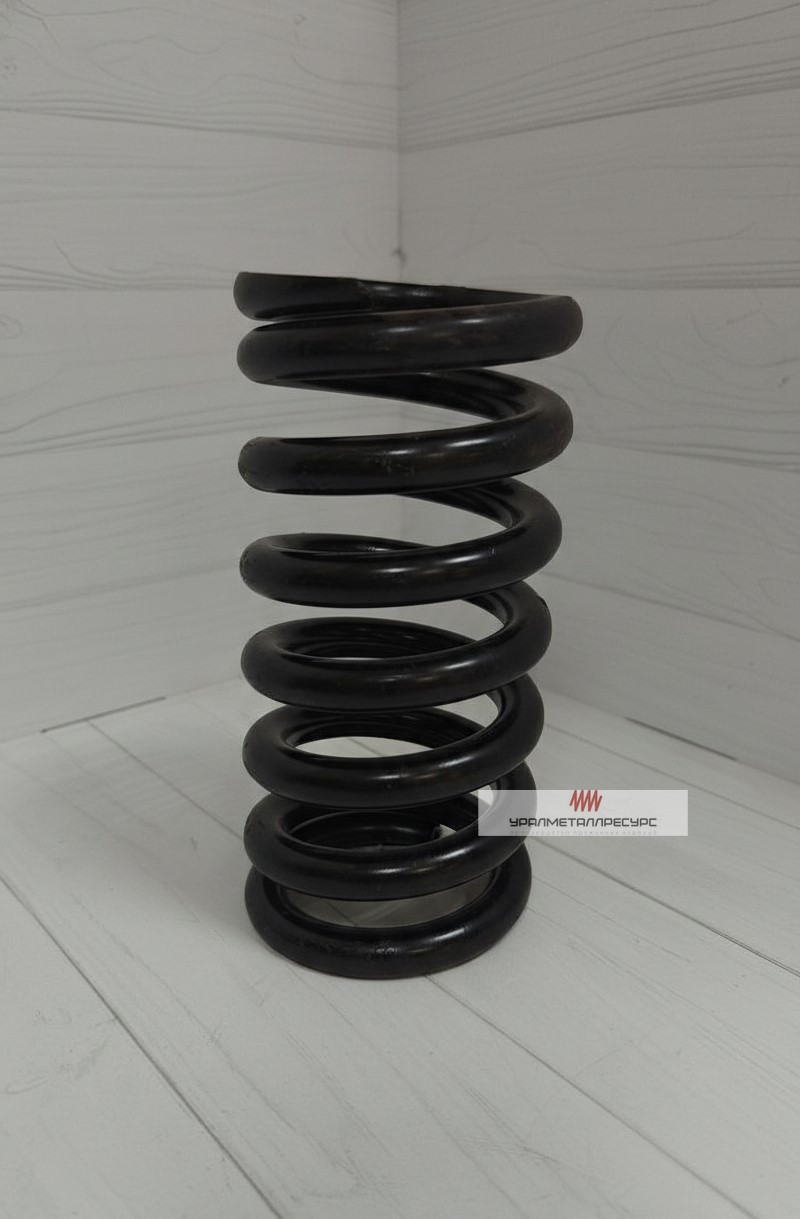

Пружина сжатия 12*79*163
Пружина сжатия 12*79*163
Пружина сжатия 12*79*163 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины. Диаметр проволоки 12 мм, внутренний диаметр 55 мм, индекс навивки 5,6. Для амортизации и гашения вибраций.
Пружина сжатия размером 12*79*163 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 12 мм |
| Наружный диаметр | 79 мм |
| Длина в свободном состоянии | 163 мм |
| Внутренний диаметр | 55 мм |
| Средний диаметр витка | 67 мм |
| Индекс навивки | 5,6 |
Где применяется
- амортизация и гашение вибраций
- возвратные механизмы и толкатели
- клапанные и золотниковые узлы
Индекс навивки 5,6 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Жёсткость c = G·d&sup4; / (8·D³·n): G — модуль сдвига, d — диаметр проволоки, D — средний диаметр витка, n — число рабочих витков. Касательное напряжение τ = 8·F·D / (π·d³) не должно превышать допустимого для марки стали. Если образец уже есть, быстрее измерить усилие при рабочем сжатии, чем восстанавливать размеры расчётом.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
Цилиндрическая пружина постоянного диаметра даёт линейную характеристику и универсальна. Переменный шаг витка, коническая, бочкообразная и биконическая формы дают прогрессивную характеристику: усилие нарастает быстрее по мере сжатия. Коническая вдобавок складывается почти в толщину проволоки, поэтому её берут там, где ограничена высота узла.
При длительном удержании в сжатом положении напряжения частично релаксируют, и после разгрузки пружина не возвращается к исходной длине. Ускоряют процесс циклические нагрузки, коррозия витков и работа вблизи предела упругости. Заводской приём против ранней просадки — предварительная осадка: витки сжимают до смыкания и разгружают, характеристика стабилизируется.
Навить виток на оправке несложно, сложности дальше. Проволоку толще 2 мм перед навивкой отжигают, оправку берут меньше нужного внутреннего диаметра из-за упругой отдачи, затем заготовку калят и стабилизируют — сжимают до смыкания витков на сутки-двое и шлифуют торцы. Без термообработки и стабилизации пружина теряет длину за первые же циклы.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 5,6. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 12
- Наружный диаметр пружины
- 79
- Длина пружины
- 163
- Количество витков N1
- 7,5
