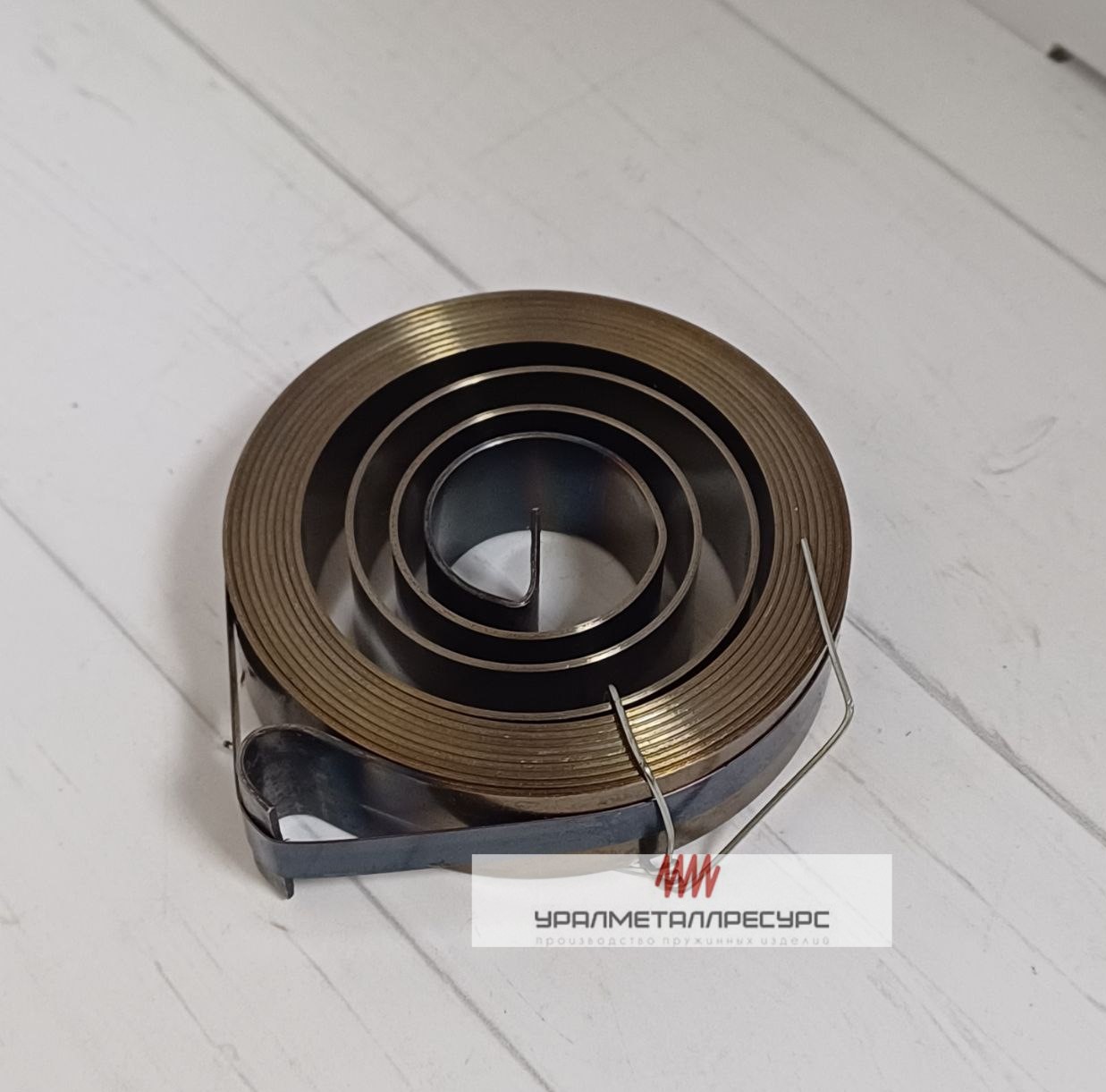

Пружина спиральная 1*19
Пружина спиральная 1*19
Спиральная пружина, типоразмер 1*19 мм. Лента 1*19 мм. Для приборных, часовых и счётных механизмов. Изготовим по образцу или чертежу, отгрузка от одной штуки.
Спиральная пружина размером 1*19 мм. Накапливает энергию при закручивании плоской ленты в спираль: внутренний конец крепится к валику, наружный — к барабану или корпусу.
Характеристики
| Параметр | Значение |
|---|---|
| Толщина ленты | 1 мм |
| Ширина ленты | 19 мм |
Где применяется
- приборные, часовые и счётные механизмы
- катушки смотки троса, шланга и кабеля
- рулонные шторы, жалюзи и рольставни
Момент растёт с увеличением толщины ленты в кубе, поэтому даже небольшое изменение толщины заметно меняет характеристику. Число оборотов, наоборот, задаётся длиной ленты.
О крутящем моменте. Момент и число оборотов зависят от длины ленты, диаметра валика и барабана, а не только от сечения: по габаритам они однозначно не определяются. Сообщите требуемый момент, число оборотов и диаметр валика — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
У витой пружины витки идут вдоль оси, у ленточной лента укладывается в плоскости, виток на виток от центра к краю. Отсюда и разница в применении: витая работает на сжатие или растяжение по оси, ленточная — на закручивание и разматывание, занимая мало места по высоте.
В КОМПАС-3D модель строят по диаметру валика, диаметру барабана и длине ленты — программа сворачивает ленту на валик. Для расчётной части хватает формул угла закручивания и напряжения изгиба или онлайн-калькуляторов. Готовый чертёж присылайте нам — изготовим по нему.
Нет. Спиральная накапливает энергию при закручивании, и момент растёт с числом оборотов. Пружина постоянного усилия — плотно смотанный рулон, который держит почти неизменную силу на ходе, но и она выходит на номинал не сразу: сила стабилизируется примерно после хода в 1,25 диаметра валка.
Внутренний конец сажают на валик, наружный крепят к барабану или корпусу. Чем меньше валик, тем выше напряжение изгиба в ленте и тем быстрее пружина устаёт, поэтому валик берут исходя из толщины ленты и требуемого числа оборотов. Пришлите чертёж узла — проверим посадку.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
Угол закручивания φ = M·L / (K·E·b·t³), момент инерции сечения ленты I = b·t³ / 12, напряжение изгиба σ = M·t / (2·I), накопленная энергия U = M² / (2·C). Здесь t — толщина, b — ширина, L — длина ленты, K — коэффициент формы около 1–1,2.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 1
- Наружный диаметр пружины
- 19
