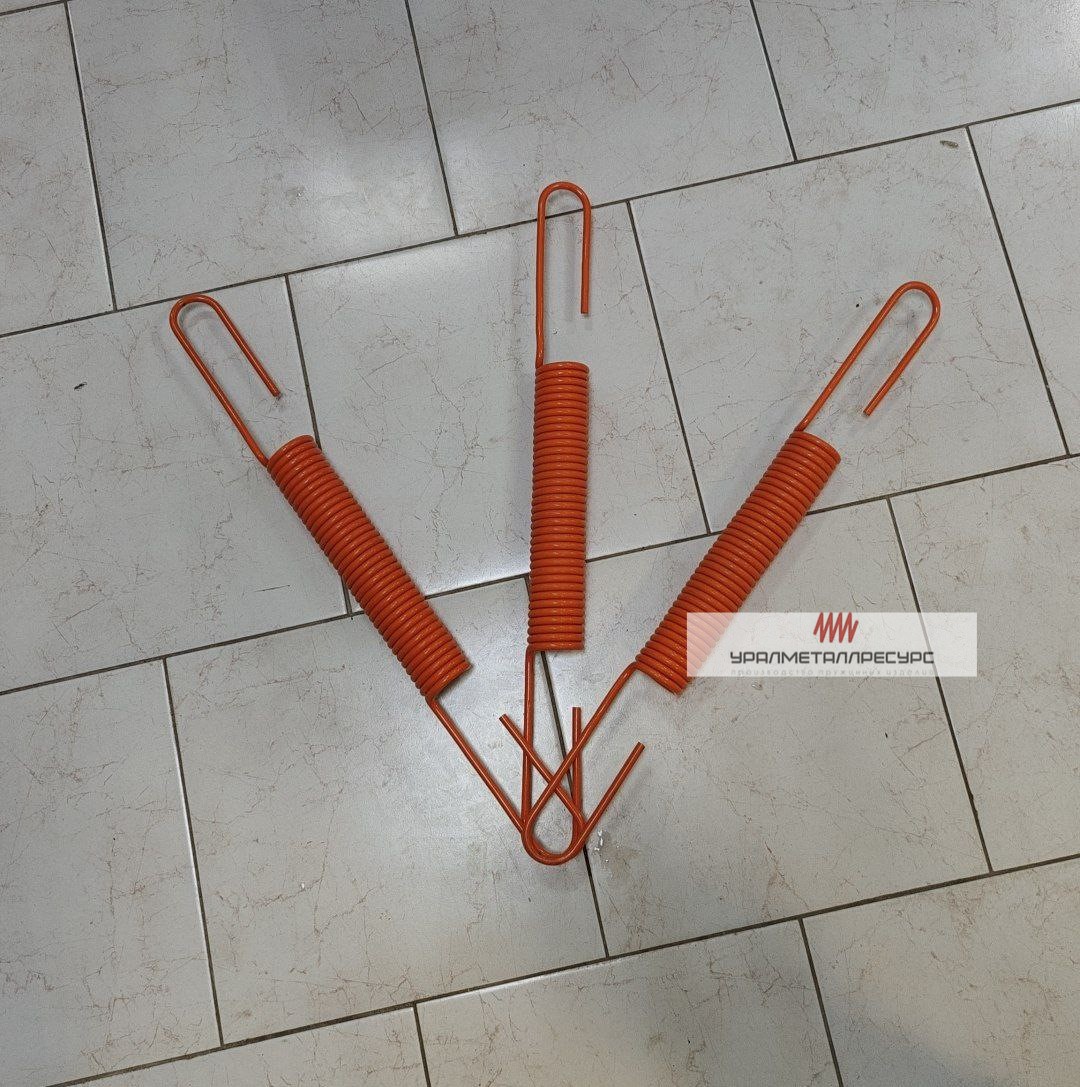

Пружина растяжения 7*50*603 60С2А
Пружина растяжения 7*50*603 60С2А
Пружина растяжения 7*50*603 мм, 60С2А. Работает на растяжение: витки навиты плотно, с начальным натяжением. Диаметр проволоки 7 мм, внутренний диаметр 36 мм, индекс навивки 6,1. Для уравновешивания подвижных частей.
Пружина растяжения размером 7*50*603 мм. Работает на растяжение: витки навиты плотно, с начальным натяжением. Материал — 60С2А, кремнистая пружинная сталь.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр проволоки | 7 мм |
| Наружный диаметр | 50 мм |
| Длина тела без зацепов | 603 мм |
| Внутренний диаметр | 36 мм |
| Средний диаметр витка | 43 мм |
| Индекс навивки | 6,1 |
| Материал | 60С2А |
Где применяется
- уравновешивание подвижных частей
- возвратные механизмы дверей и люков
- натяжные устройства приводов
Индекс навивки 6,1 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы. Витки навиты вплотную, поэтому пружина начинает удлиняться только после преодоления начального натяжения. Зацепы — наиболее нагруженная часть, растягивать сверх рабочего хода не следует.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Навить виток на оправке несложно, сложности дальше. Проволоку толще 2 мм перед навивкой отжигают, оправку берут меньше нужного внутреннего диаметра из-за упругой отдачи, затем заготовку калят и стабилизируют — сжимают до смыкания витков на сутки-двое и шлифуют торцы. Без термообработки и стабилизации пружина теряет длину за первые же циклы.
Коррозия — частая причина преждевременной поломки: язва на витке работает как концентратор напряжений. Пружины из углеродистой стали хранят в сухом помещении и защищают покрытием, для влажных сред выбирают коррозионностойкое исполнение.
60С2А — кремнистая пружинная сталь. Для агрессивных сред и пищевых производств выбирают коррозионностойкое исполнение, для обычных условий — углеродистую или легированную пружинную сталь.
Пришлите диаметр проволоки, наружный диаметр и длину — или просто образец. Если нужен точный аналог по усилию, добавьте требуемую нагрузку и рабочий ход: по ним подбирается число витков.
ГОСТ 13764-86 — винтовые цилиндрические пружины I класса из проволоки круглого сечения для неагрессивных сред, от минус 60 до плюс 120 °C. ГОСТ 18793-80 задаёт конструкцию и размеры пружин сжатия для штампов листовой штамповки, ГОСТ 13165-67 — для станочных приспособлений. Подобрать типоразмер по таблицам стандарта обычно быстрее, чем считать с нуля.
Внутренний диаметр 36 мм, наружный 50 мм. Направляющий стержень берут на несколько десятых меньше внутреннего диаметра, отверстие — на столько же больше наружного: под нагрузкой витки расходятся, и посадка без зазора приводит к задирам.
