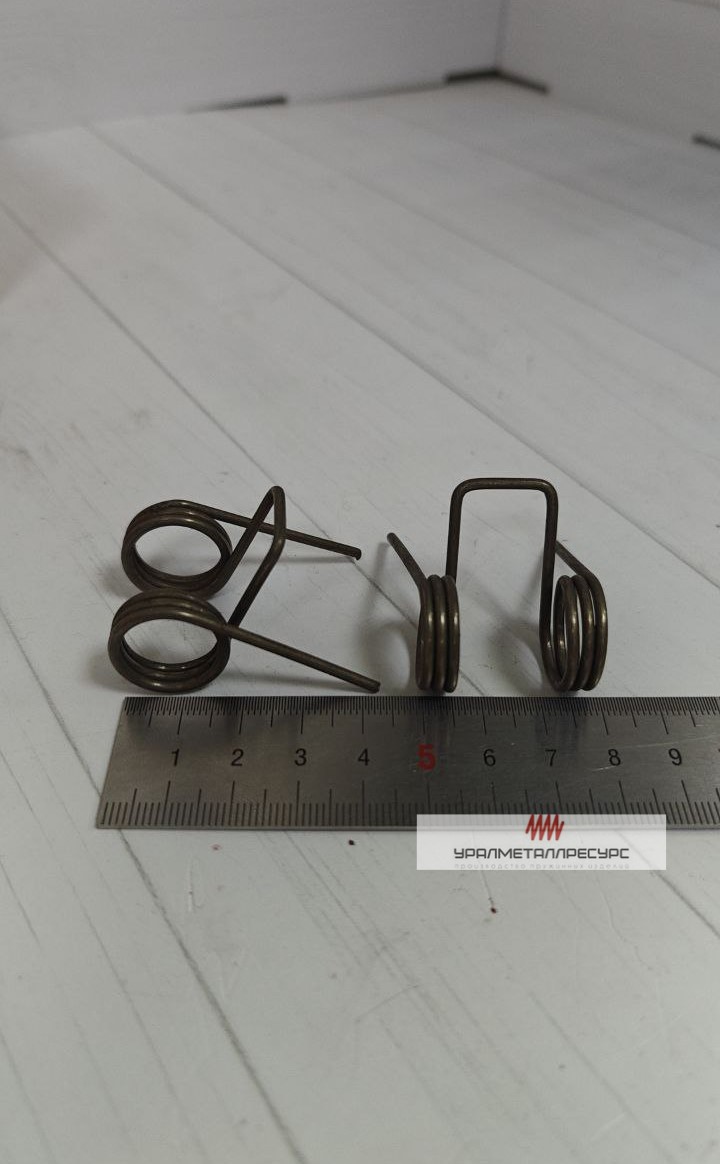

Пружина кручения размером 2*17*34 мм, проволока Б-2 ГОСТ 9389-75. Диаметр проволоки 2 мм, внутренний диаметр 13 мм, индекс навивки 7,5. Для узлов с ограниченным углом поворота. Изготовим по образцу или чертежу, отгрузка от одной штуки.
Пружина кручения размером 2*17*34 мм. Работает на закручивание: нагрузка прикладывается к отводам, а не вдоль оси. Материал — проволока Б-2 ГОСТ 9389-75, углеродистая пружинная проволока.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр проволоки | 2 мм |
| Наружный диаметр | 17 мм |
| Длина тела пружины | 34 мм |
| Внутренний диаметр | 13 мм |
| Средний диаметр витка | 15 мм |
| Индекс навивки | 7,5 |
| Материал | проволока Б-2 ГОСТ 9389-75 |
Где применяется
- узлы с ограниченным углом поворота
- откидные крышки и лючки
- возвратные механизмы рычагов
Индекс навивки 7,5 находится в оптимальном диапазоне: такая пружина устойчиво работает и хорошо переносит повторные циклы. Рабочий ход должен подкручивать пружину — уменьшать диаметр витков, а не раскрывать их: при нагружении в обратную сторону отводы перегружаются и обламываются первыми. При закручивании витки обжимают ось, а тело удлиняется: вал берут примерно до 11,3 мм, запас по длине тоже нужен.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Навить виток на оправке несложно, сложности дальше. Проволоку толще 2 мм перед навивкой отжигают, оправку берут меньше нужного внутреннего диаметра из-за упругой отдачи, затем заготовку калят и стабилизируют — сжимают до смыкания витков на сутки-двое и шлифуют торцы. Без термообработки и стабилизации пружина теряет длину за первые же циклы.
ГОСТ 18751-80 нормирует число рабочих витков в пределах 2–12; на практике закладывают не меньше 5–7 — при малом числе витков угол на виток растёт, и пружина работает у предела упругости. Минимум витков ограничен ещё и устойчивостью: тело пружины должно сохранять прямолинейность оси.
Новая пружина жёстче просевших соседок и берёт на себя больше нагрузки, поэтому в ответственных узлах комплект меняют целиком. Одиночная замена допустима, если остальные пружины ещё не потеряли свободную длину.
Внутренний диаметр 13 мм в свободном состоянии. При закручивании витки обжимают ось, поэтому вал берут примерно на 15% меньше внутреннего диаметра — до 11,3 мм. Иначе пружина закусывает на валу, и вся нагрузка переходит на отводы.
Это отношение среднего диаметра витка к диаметру проволоки, здесь 7,5. Значения от 4 до 12 считаются оптимальными: ниже пружину трудно навить без повреждения проволоки, выше она становится мягкой и склонной к потере устойчивости при сжатии.
Рабочая нагрузка должна подкручивать пружину, уменьшая диаметр витков. Если момент раскрывает витки, напряжения в проволоке резко растут, пружина теряет форму, а отводы обламываются. Направление навивки (левая или правая) на характеристики не влияет — важно только согласовать его с направлением рабочего момента.
