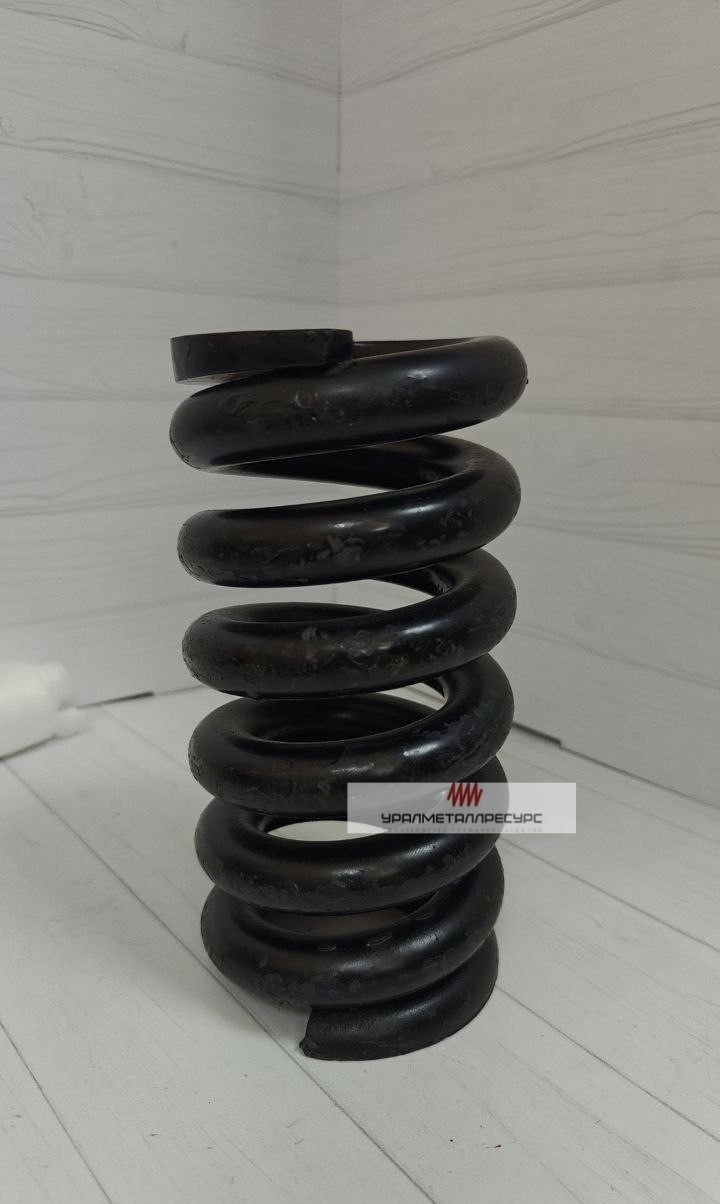

Пружина сжатия 19*94*185 60С2А
Пружина сжатия 19*94*185 60С2А
Пружина сжатия, типоразмер 19*94*185 мм, 60С2А. Диаметр проволоки 19 мм, внутренний диаметр 56 мм, индекс навивки 3,9. Для возвратных механизмов и толкателей. Отгружаем от одной штуки.
Пружина сжатия размером 19*94*185 мм. Работает на осевое сжатие, накапливая энергию при уменьшении длины. Материал — 60С2А, кремнистая пружинная сталь.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр прутка | 19 мм |
| Наружный диаметр | 94 мм |
| Длина в свободном состоянии | 185 мм |
| Внутренний диаметр | 56 мм |
| Средний диаметр витка | 75 мм |
| Индекс навивки | 3,9 |
| Материал | 60С2А |
Где применяется
- возвратные механизмы и толкатели
- клапанные и золотниковые узлы
- прижимные и фиксирующие устройства
Индекс навивки 3,9 — витки плотные относительно проволоки, такая пружина жёсткая и требовательна к точности навивки.
Об усилии. Жёсткость и рабочее усилие зависят от числа витков, которое по габаритам однозначно не определяется. Сообщите требуемое усилие и рабочий ход — подберём или изготовим пружину под ваш узел.
Отгружаем от одной штуки. Цена зависит от объёма партии, доставка по России. Изготовим по образцу, чертежу или размерам посадочного места.
Отгружаем от одной штуки, минимального объёма нет. Цена зависит от размера партии, поэтому при регулярной потребности выгоднее брать запас. Доставка по России.
Новая пружина жёстче просевших соседок и берёт на себя больше нагрузки, поэтому в ответственных узлах комплект меняют целиком. Одиночная замена допустима, если остальные пружины ещё не потеряли свободную длину.
60С2А — кремнистая пружинная сталь. Для агрессивных сред и пищевых производств выбирают коррозионностойкое исполнение, для обычных условий — углеродистую или легированную пружинную сталь.
Жёсткость c = G·d&sup4; / (8·D³·n): G — модуль сдвига, d — диаметр проволоки, D — средний диаметр витка, n — число рабочих витков. Касательное напряжение τ = 8·F·D / (π·d³) не должно превышать допустимого для марки стали. Если образец уже есть, быстрее измерить усилие при рабочем сжатии, чем восстанавливать размеры расчётом.
При длительном удержании в сжатом положении напряжения частично релаксируют, и после разгрузки пружина не возвращается к исходной длине. Ускоряют процесс циклические нагрузки, коррозия витков и работа вблизи предела упругости. Заводской приём против ранней просадки — предварительная осадка: витки сжимают до смыкания и разгружают, характеристика стабилизируется.
ГОСТ 13764-86 — винтовые цилиндрические пружины I класса из проволоки круглого сечения для неагрессивных сред, от минус 60 до плюс 120 °C. ГОСТ 18793-80 задаёт конструкцию и размеры пружин сжатия для штампов листовой штамповки, ГОСТ 13165-67 — для станочных приспособлений. Подобрать типоразмер по таблицам стандарта обычно быстрее, чем считать с нуля.
Уважаемые покупатели!
Просим перед проведением оплаты связаться с менеджером для уточнения актуальных остатков по данной пружине.
- Диаметр проволоки
- 19
- Наружный диаметр пружины
- 94
- Длина пружины
- 185
